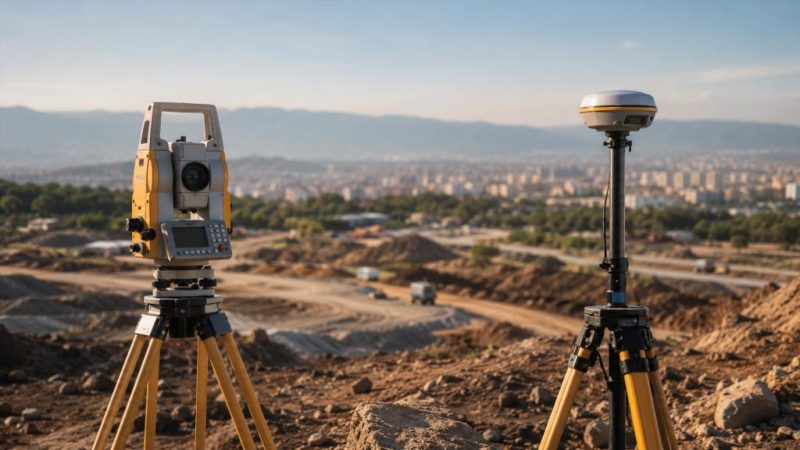

Тахеометр или GNSS: сравнение методов определения координат

Определение координат лежит в основе большинства геодезических работ. Без точного положения точки невозможно корректно вынести проект в натуру, выполнить исполнительную съемку, проверить геометрию сооружения, рассчитать объемы земляных работ или сформировать пространственную модель участка. При этом современная геодезия использует сразу несколько принципиально разных способов измерений: от оптических наблюдений до спутникового позиционирования.

Разнообразие приборов хорошо видно по таким специализированным каталогам как mc.dwtxs.ru, где рядом представлены тахеометры, GNSS-приемники, контроллеры и системы пространственного позиционирования. Однако наличие разных типов оборудования связано не с дублированием функций, а с тем, что каждая технология решает свою группу задач и по-разному зависит от условий на объекте.

Что именно определяет геодезист

В бытовом понимании координаты часто представляют как две цифры, задающие положение точки на карте. В геодезии задача сложнее. Для полноценного описания положения объекта обычно требуется определить плановые координаты и высоту. Кроме того, необходимо понимать, в какой системе координат получен результат, к какой исходной геодезической основе он привязан и с какой точностью выполнены измерения.

Одна и та же физическая точка может иметь разные числовые значения координат в зависимости от принятой системы. Для строительной площадки могут использоваться локальные координаты, для кадастровых и инженерных работ — государственные или региональные системы, для спутниковых наблюдений — глобальные геоцентрические системы.

Сам прибор не делает результат автоматически пригодным для любой задачи. Важны метод измерения, исходные данные, качество привязки и корректная обработка результатов.

Тахеометр: определение координат через углы и расстояния

Тахеометр относится к классическим геодезическим приборам, хотя современные модели сильно отличаются от прежних оптических инструментов. Он измеряет горизонтальные и вертикальные углы, а также расстояние до выбранной точки.

Чтобы определить координаты неизвестной точки, тахеометр должен находиться в точке с известными координатами или быть ориентирован относительно известных объектов. После этого положение новой точки вычисляется по измеренному направлению и расстоянию.

Как работает тахеометрический метод

Принцип можно представить как геометрическое построение. Геодезист знает положение станции, измеряет угол до нужной точки и расстояние до нее. Из этих данных рассчитывается пространственное положение цели.

В зависимости от условий измерения выполняются:

по отражательной призме;
без отражателя, непосредственно по поверхности объекта;
с использованием нескольких известных точек для определения положения самого прибора;
сериями наблюдений для повышения надежности результата.

Работа тахеометра тесно связана с прямой видимостью. Между прибором и измеряемой точкой не должно быть непрозрачных препятствий.

Где тахеометр особенно удобен

Этот метод хорошо подходит для строительных площадок, промышленных объектов, зданий, дорог и территорий, где важно точно определить положение конкретных элементов.

Тахеометр позволяет работать с колоннами, стенами, фундаментами, анкерами, инженерными конструкциями, бордюрами и другими объектами, положение которых требуется контролировать в сантиметровом или более точном диапазоне в зависимости от методики и условий.

Сильная сторона технологии — локальная геометрическая точность. Прибор позволяет измерять конкретную точку на объекте, а не только положение антенны или приемника.

GNSS: координаты по сигналам спутников

Спутниковые геодезические системы используют другой физический принцип. GNSS-приемник определяет свое положение по сигналам навигационных спутников.

К GNSS относятся несколько глобальных и региональных спутниковых систем. Геодезический приемник способен обрабатывать сигналы сразу от множества спутников, что повышает устойчивость и качество определения координат.

В отличие от тахеометра, GNSS не требует визуальной связи с другой наземной геодезической точкой. Главным условием становится возможность принимать спутниковые сигналы.

Откуда приемник получает координаты

Спутники передают данные о времени и своем положении. Приемник анализирует сигналы от нескольких спутников и вычисляет собственное положение.

Для обычной навигации такого подхода достаточно, чтобы определить местоположение с точностью, подходящей для автомобиля или смартфона. В профессиональной геодезии требования значительно выше. Здесь используются специальные методы коррекции, позволяющие существенно уменьшать погрешности.

На практике часто применяется схема с базовой станцией и подвижным приемником. База находится в известной точке или получает поправки через сеть, а мобильный приемник использует эти данные для более точного вычисления координат.

Почему GNSS удобно использовать на больших территориях

Спутниковый метод особенно эффективен там, где точки находятся далеко друг от друга и между ними нет прямой видимости.

Например, при съемке открытого земельного участка нет необходимости постоянно переставлять прибор так, чтобы видеть предыдущую геодезическую точку. Специалист может перемещаться по территории с приемником и получать координаты в единой системе.

Это особенно полезно при:

топографической съемке;
разбивке протяженных объектов;
дорожном строительстве;
съемке больших земельных участков;
инженерных изысканиях;
контроле земляных работ;
создании геодезического обоснования.

Главное различие: наземная геометрия и спутниковое позиционирование

Тахеометр и GNSS решают похожую конечную задачу — определяют положение точки, — но получают результат принципиально разными способами.

Тахеометр строит координаты через измерения относительно наземных ориентиров. GNSS получает положение через спутниковую инфраструктуру и систему поправок.

Из этого различия следуют почти все практические особенности обеих технологий.

Требования к видимости

Для тахеометра требуется прямая линия между прибором и целью. Дерево, стена, строительная техника или другое препятствие может полностью исключить измерение.

GNSS не требует видеть другую наземную точку, однако антенне нужен достаточно открытый обзор неба. Высотная застройка, металлические конструкции, плотные деревья и глубокие котлованы ухудшают прием спутниковых сигналов.

Получается интересная ситуация: место, удобное для тахеометра, не всегда подходит для GNSS, и наоборот.

Работа в плотной городской застройке

Городские объекты считаются сложной средой для спутниковых измерений. Высокие здания перекрывают часть небосвода, а стеклянные и металлические фасады могут отражать радиосигналы.

Приемник получает не только прямой сигнал от спутника, но и его отраженные копии. Такое явление способно ухудшать точность определения координат.

Тахеометр в городской застройке нередко дает более контролируемый результат, если между станцией и измеряемыми точками сохраняется видимость. Он особенно полезен во дворах, между зданиями, внутри строящихся объектов и возле высоких конструкций.

Работа на открытом участке

На большой открытой площадке преимущества часто переходят к GNSS.

Если необходимо измерить десятки или сотни точек на территории в несколько гектаров, постоянное создание цепочки тахеометрических станций может значительно усложнить работу. Спутниковый приемник позволяет свободнее перемещаться по площадке.

Геодезисту не требуется держать оптическую связь с тахеометром. Это ускоряет съемку рельефа, трасс, границ, площадок и протяженных сооружений.

При этом GNSS не отменяет необходимость контроля. Даже при устойчивом спутниковом решении специалист оценивает качество измерений, число доступных спутников, геометрию их расположения и корректность используемых поправок.

Высота: почему здесь возникают дополнительные сложности

Плановое положение и высота определяются разными по своей природе способами.

Тахеометр вычисляет превышения через измеренные углы и расстояния. При корректной работе он позволяет надежно контролировать высоты отдельных элементов сооружения.

GNSS получает геометрическую высоту относительно математической модели Земли. Чтобы перейти к высотам, используемым в инженерных и строительных задачах, требуется учитывать соответствующие модели и системы высот.

Из-за этого спутниковая высота требует особенно внимательной обработки. Нельзя воспринимать показание приемника как универсальную отметку, непосредственно пригодную для любого проекта.

Почему тахеометр остается востребованным

Появление спутниковых приемников не сделало оптические методы устаревшими. Тахеометр сохраняет ключевое значение там, где требуется работать с конкретными элементами конструкций.

Например, положение края колонны, оси анкера или точки на фасаде невозможно полноценно определить одной лишь GNSS-антенной. Антенна показывает координаты собственной измерительной точки, тогда как тахеометр способен наблюдать сам объект.

Тахеометры также используются там, где спутниковые сигналы недоступны:

внутри зданий;
под перекрытиями;
в тоннелях;
в подземных сооружениях;
рядом с плотной высотной застройкой;
под крупными металлическими конструкциями.

Здесь преимущество наземной геодезии связано не с возрастом технологии, а с ее физическим принципом.

Почему GNSS не заменяет тахеометр полностью

Иногда GNSS воспринимают как универсальную технологию, способную решить любую задачу определения координат. На практике у спутникового позиционирования есть ограничения.

Приемник определяет координаты точки, в которой находится антенна. Если геодезисту требуется измерить положение труднодоступной точки на стене, под мостом или на конструкции, одной GNSS-системы может быть недостаточно.

Кроме того, качество спутниковых измерений зависит от окружающей обстановки. На открытой местности решение может быть очень устойчивым, а возле высотных зданий ситуация меняется.

Из-за этого выбор метода обычно определяется не уровнем «современности» оборудования, а геометрией конкретного объекта.

Совместное использование тахеометра и GNSS

На многих объектах технологии работают не вместо друг друга, а вместе.

GNSS удобно использовать для создания или уточнения геодезической основы на большой территории. Затем от этих точек можно выполнять тахеометрическую съемку конструкций, зданий и участков, где спутниковый сигнал нестабилен.

Возможна и обратная схема. Тахеометрические измерения применяются для детальной съемки локальной зоны, а GNSS связывает эту зону с общей координатной системой объекта.

Такой подход позволяет сочетать мобильность спутникового позиционирования с возможностями точного наземного измерения.

Электронные контроллеры и цифровой обмен данными

Современные способы определения координат отличаются от прежней геодезии не только самими приборами. Существенно изменилась работа с данными.

Измерения могут сразу записываться в электронный проект. Геодезист видит код точки, координаты, высоту и параметры наблюдений. При разбивке прибор или контроллер показывает направление и расстояние до проектного положения.

Для GNSS-приемников контроллер часто становится основным рабочим интерфейсом. В нем отображаются спутниковые данные, состояние решения, координаты, элементы проекта и результаты съемки.

Тахеометры также работают с цифровыми файлами координат, кодами объектов и проектными точками. Различие между технологиями постепенно смещается от способа хранения результатов к физическому принципу получения измерений.

Что выбрать для конкретной задачи

Универсального прибора, одинаково удобного во всех условиях, не существует. Выбор зависит от типа объекта, требуемой точности, видимости и характера съемки.

Для открытой территории GNSS часто дает высокую производительность. Для внутренних помещений и плотной застройки тахеометр обычно оказывается практичнее. При контроле отдельных строительных элементов оптические измерения позволяют точно наводиться на нужную точку. Для протяженных объектов спутниковое позиционирование сокращает число промежуточных геодезических построений.

Перед выбором метода оценивают несколько факторов:

есть ли открытый обзор неба;
можно ли обеспечить прямую видимость между точками;
требуется ли измерять конкретные элементы конструкций;
насколько велика территория;
какая точность необходима;
нужно ли работать внутри сооружения;
в какой системе координат должен быть получен результат.

На сложных объектах ответы на эти вопросы часто приводят к использованию сразу нескольких технологий.

Другие способы пространственных измерений

Тахеометр и GNSS — не единственные инструменты современной геодезии. Все шире используются лазерное сканирование, мобильные системы съемки, фотограмметрия и автоматизированные комплексы управления строительной техникой.

Лазерный сканер не ограничивается несколькими выбранными точками. Он формирует большое количество пространственных измерений и создает так называемое облако точек. Такой подход полезен при фиксации сложной геометрии зданий, промышленных объектов, фасадов и инженерных конструкций.

Фотограмметрия получает пространственные данные по изображениям. Для больших открытых территорий ее часто связывают с аэросъемкой.

Эти методы не делают тахеометрические и спутниковые измерения ненужными. Для любого массива пространственных данных требуется надежная координатная привязка, а ее часто обеспечивают именно традиционные геодезические технологии.

Точность зависит не только от прибора

Сравнивать технологии только по цифре точности в техническом описании некорректно. Реальный результат зависит от множества факторов.

Для тахеометра значение имеют качество ориентирования, устойчивость установки, расстояние до цели, условия видимости, точность наведения и правильность исходных координат.

Для GNSS важны спутниковая обстановка, наличие препятствий, качество поправок, продолжительность наблюдения и окружающие отражающие поверхности.

Даже современный прибор не компенсирует ошибочную систему координат или неправильную исходную точку. Геодезическое измерение всегда представляет собой сочетание аппаратуры, методики и контроля.

Как меняется роль геодезиста

Автоматизация заметно упростила вычисления. Приборы сами измеряют расстояния, рассчитывают координаты, получают спутниковые поправки и записывают данные. Однако задача специалиста не сводится к нажатию кнопки.

Геодезист должен оценивать условия измерения, выбирать подходящий метод, проверять исходную основу, контролировать качество результата и понимать ограничения оборудования.

Особенно важно видеть различие между числом на экране и достоверной координатой. Если приемник или тахеометр выдал координаты, это еще не означает, что они соответствуют требуемой системе и точности.

От конкуренции технологий к их сочетанию

Развитие геодезического оборудования идет не по пути последовательной замены одного прибора другим. Тахеометрические и спутниковые методы существуют параллельно, потому что основаны на разных физических принципах и дополняют друг друга.

Тахеометр особенно силен там, где требуется локальная точность, визуальный контроль и измерение конкретных точек объекта. GNSS выигрывает на открытых территориях, при больших расстояниях и необходимости быстро работать в единой координатной системе.

Современная геодезия строится именно на сочетании методов. Координаты могут определяться со спутников, уточняться наземными измерениями, дополняться лазерным сканированием и использоваться в цифровых моделях строительства. Выбор технологии зависит не от того, какой прибор новее, а от того, какой способ измерения лучше соответствует геометрии объекта, условиям площадки и требуемому результату.
