Самодельный кронштейн для сплит-системы: какие нагрузки он должен выдерживать и от чего зависит надежность

Наружный блок сплит-системы нельзя рассматривать как обычный предмет, который достаточно закрепить на двух металлических уголках. Во время эксплуатации опора испытывает не только постоянный вес оборудования, но и вибрации, ветровые нагрузки, воздействие осадков, температурные перепады. Дополнительное значение имеет способ крепления кронштейна к стене и состояние самого основания.

Поэтому самодельный кронштейн для сплит-системы оценивают прежде всего как несущую конструкцию. Важны не только толщина металла или массивный внешний вид, а сочетание геометрии, жесткости, качества соединений, устойчивости к коррозии и надежности крепления к зданию.

Как устроена опора наружного блока

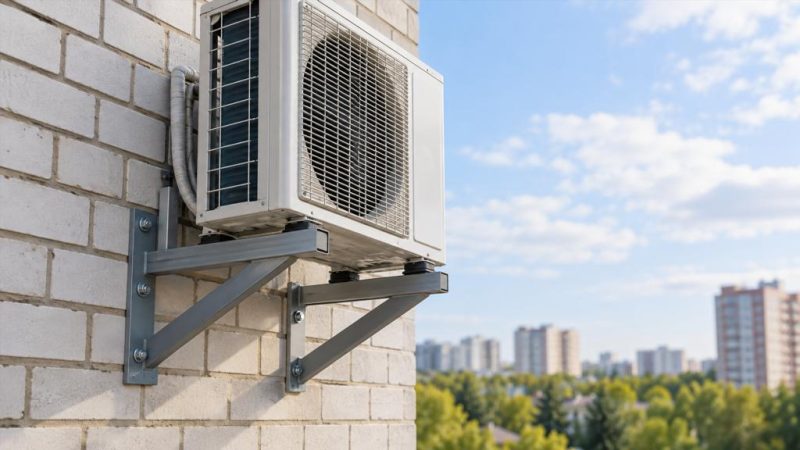

Типичный кронштейн представляет собой пространственную или плоскую металлическую конструкцию, которая передает нагрузку от наружного блока на стену. Обычно у нее есть вертикальная часть, закрепляемая на основании, горизонтальная площадка под оборудование и элемент, повышающий жесткость.

Самая узнаваемая форма — треугольная. Такая геометрия используется не случайно: диагональная связь уменьшает изгиб горизонтальной части и помогает распределять усилия между элементами.

При оценке самодельной конструкции имеют значение:

• материал несущих деталей;
• сечение профиля или уголка;
• длина горизонтального выноса;
• наличие жестких связей;
• качество сварных или болтовых соединений;
• расположение точек крепления к стене;
• защита металла от коррозии;
• соответствие размеров кронштейна габаритам наружного блока.

Отдельно рассматривается сама стена. Даже очень прочный металлический кронштейн не будет надежным, если крепеж удерживается в слабом, разрушенном или неподходящем основании.

Вес наружного блока — только часть нагрузки

Главная ошибка при оценке самодельного кронштейна заключается в том, что его прочность пытаются связать исключительно с массой кондиционера. Если наружный блок весит несколько десятков килограммов, может показаться, что достаточно подобрать металл, который не прогнется под таким весом.

В действительности конструкция работает в более сложных условиях.

Постоянная вертикальная нагрузка создается массой наружного блока. Она действует все время и вызывает изгиб горизонтальных элементов, растяжение или сжатие диагональных связей и нагрузку на крепления к стене.

К ней добавляются переменные воздействия. Наружный блок содержит компрессор и вентилятор, поэтому во время работы возникают колебания. На фасаде оборудование подвергается воздействию ветра. Зимой на отдельных участках конструкции могут появляться снег и лед. Металл также расширяется и сжимается при изменении температуры.

Самодельная опора должна сохранять геометрию не только сразу после установки, но и после длительной эксплуатации.

Почему форма кронштейна так важна

Два одинаковых по массе металлических кронштейна могут иметь совершенно разную жесткость. Причина заключается в расположении элементов относительно действующих сил.

Горизонтальный вынос создает изгибающий момент

Чем дальше наружный блок расположен от стены, тем сильнее нагрузка стремится изогнуть опору и вырвать верхние крепления.

Увеличение длины горизонтальной полки даже при неизменной массе оборудования заметно меняет характер работы конструкции. Поэтому простой длинный уголок, закрепленный одним концом на стене, намного менее выгоден, чем жесткая треугольная система.

Расстояние от стены при этом нельзя произвольно уменьшать. Наружному блоку необходим нормальный воздухообмен, а его расположение должно соответствовать требованиям производителя оборудования и условиям обслуживания.

Диагональ повышает жесткость

Диагональная связь превращает две перпендикулярные детали в треугольник. Такой узел значительно лучше сопротивляется изменению формы.

Если диагональ слишком тонкая, плохо соединена с основными элементами или расположена неудачно, ожидаемого усиления может не быть. Сам факт наличия третьей металлической полосы еще не делает кронштейн жестким.

Особенно важны места соединения диагонали с вертикальной и горизонтальной частями. Именно через них передается значительная часть усилий.

Как материал влияет на надежность

Для изготовления несущих кронштейнов применяют стальные профили различных типов. Можно встретить уголок, прямоугольную трубу, квадратную трубу, швеллер и другие прокатные элементы.

Оценивать материал только по толщине стенки неправильно. На сопротивление изгибу сильно влияет форма поперечного сечения.

Замкнутая профильная труба обычно обладает высокой пространственной жесткостью. Уголок удобен для формирования плоских рам и крепления оборудования. Полоса может работать как вспомогательный элемент, однако ее жесткость сильно зависит от направления нагрузки.

Также имеет значение состояние металла. Для ответственной наружной конструкции сомнительным выбором становятся элементы с глубокой коррозией, выраженными повреждениями, уменьшившимся сечением или неизвестным происхождением.

Использование массивного металла само по себе не решает всех проблем. Избыточно тяжелая конструкция увеличивает нагрузку на стеновое крепление, а неудачная геометрия способна сохранить слабые места даже при большом сечении деталей.

Сварные соединения часто становятся критическим участком

В самодельном кронштейне сварка может оказаться как преимуществом, так и главным источником риска.

Качественное сварное соединение позволяет получить жесткую конструкцию без люфтов. Однако прочность шва зависит от подготовки деталей, режима сварки, квалификации исполнителя и доступности места соединения.

Опасны не только явно разрушенные швы. Проблемой могут быть:

• непровар отдельных участков;
• слишком короткие швы;
• соединение только с одной удобной стороны;
• прожог тонкого металла;
• трещины;
• значительные деформации деталей после сварки;
• плохо очищенная зона соединения перед защитной окраской.

Наружный блок создает вибрации, поэтому дефект, который сразу после изготовления кажется незначительным, со временем способен развиваться.

При использовании болтовых соединений появляются другие требования. Нужно учитывать возможность ослабления крепежа, смещение деталей и характер передачи нагрузки через отверстия.

Крепление к стене не менее важно, чем сам кронштейн

Одна из самых распространенных ошибок — сосредоточиться на изготовлении металлической рамы и почти не учитывать материал фасада.

На практике вся конструкция удерживается именно стеновым креплением. Его надежность определяется не только диаметром анкера или длиной крепежного элемента.

Бетон и полнотелые материалы

Плотное массивное основание обычно обеспечивает хорошие условия для крепления при правильном выборе анкеров и отсутствии разрушений вокруг отверстий.

Но и здесь возможны проблемы. Слишком близкое расположение крепления к краю конструкции, трещины в основании, повреждение бетона при сверлении или неправильное размещение анкеров способны резко снизить надежность узла.

Пустотелый кирпич и блоки

Пустотелые стеновые материалы требуют более внимательного подхода. Обычный распорный крепеж не всегда способен надежно работать в тонких стенках блока.

При попытке компенсировать слабое основание увеличением диаметра обычного анкера результат может оказаться обратным: материал вокруг отверстия повреждается, а фактическая площадь удержания остается небольшой.

Газобетон и другие пористые основания

Пористые материалы имеют сравнительно невысокую локальную прочность. Здесь особенно важно использовать решения, рассчитанные именно на соответствующий тип основания.

Кронштейн может оставаться целым, тогда как крепление постепенно разрушает участок стены вокруг точки опоры.

Навесной фасад и утепление

Если стена закрыта теплоизоляцией или фасадной системой, нельзя считать наружную отделку полноценным несущим основанием. Нагрузку необходимо передавать на конструктивную часть стены.

При большом расстоянии между поверхностью фасада и несущим основанием усложняется работа крепежного узла: появляется дополнительное плечо нагрузки и повышается вероятность деформаций.

Почему вибрация наружного блока имеет значение

Даже исправный кондиционер не работает абсолютно бесшумно и неподвижно. Компрессор создает вибрации, вентилятор формирует переменную аэродинамическую нагрузку.

Если кронштейн имеет недостаточную жесткость, он способен усиливать колебания. Возникает эффект, похожий на работу камертона: небольшое возбуждение вызывает заметные движения всей конструкции.

Признаками проблем могут становиться:

• металлический гул;
• дребезг;
• заметное покачивание наружного блока;
• появление трещин покрытия около сварных швов;
• постепенное ослабление болтов;
• следы движения кронштейна относительно стены.

Резиновые опоры могут уменьшать передачу части вибраций, но не исправляют слабую несущую конструкцию. Мягкие прокладки нельзя рассматривать как замену жесткости кронштейна.

Ветровая нагрузка действует в разных направлениях

Наружный блок обычно имеет большую площадь боковых поверхностей. На открытом фасаде или большой высоте ветер способен создавать значительные усилия.

При этом направление нагрузки меняется. Ветер может прижимать оборудование к стене, оттягивать его от фасада или действовать сбоку.

Особое внимание требуется местам, где возможны сильные порывы: углам здания, открытым фасадам, высотным участкам, зданиям без защиты соседней застройкой.

Самодельный кронштейн, рассчитанный только как подставка под вертикальный вес, может оказаться недостаточно устойчивым к таким воздействиям.

Коррозия постепенно уменьшает запас прочности

Кронштейн наружного блока постоянно находится на улице. На него попадают дождь, конденсат, снег и загрязнения. В прибрежных или промышленных районах среда может быть еще более агрессивной для металла.

Коррозия особенно опасна в местах:

• сварных соединений;
• отверстий под крепеж;
• контакта двух металлических деталей;
• царапин и сколов покрытия;
• горизонтальных поверхностей, где задерживается вода.

Поверхностный налет ржавчины и глубокое разрушение металла — разные состояния. При длительном развитии коррозии фактическая толщина несущего элемента уменьшается, а вместе с ней снижается его прочность.

Для самодельных конструкций качественная антикоррозионная обработка имеет такое же практическое значение, как выбор самого профиля.

Размеры кронштейна должны соответствовать наружному блоку

Слишком маленькая площадка создает риск неправильного положения опор оборудования. Слишком большой вынос увеличивает нагрузку на конструкцию и стеновые крепления.

Наружный блок должен устойчиво опираться на предусмотренные для этого точки. Нежелательно, чтобы значительная часть корпуса выступала за границы опоры таким образом, что нагрузка распределяется неравномерно.

Также учитывают расстояние от стены. Воздух должен свободно поступать к теплообменнику и выходить после прохождения через наружный блок.

Неправильная геометрия кронштейна способна создать сразу две проблемы: ухудшить условия работы кондиционера и повысить механическую нагрузку на крепление.

Почему нельзя оценивать конструкцию только по принципу «держит или не держит»

Самодельный кронштейн может спокойно выдерживать наружный блок сразу после установки, но это еще не означает достаточную надежность.

Важен запас, позволяющий конструкции переносить длительное воздействие вибраций, ветра, коррозии и циклических температурных изменений.

Тревожным признаком является ситуация, когда металлические элементы заметно прогибаются уже под статическим весом оборудования. Такой кронштейн работает близко к состоянию, при котором небольшая дополнительная нагрузка способна значительно увеличить деформацию.

Не менее опасны незаметные изменения:

• увеличение зазора между кронштейном и стеной;
• вытягивание крепежа;
• появление трещин около отверстий;
• разрушение стенового материала;
• локальная коррозия около сварного шва;
• изменение положения наружного блока.

Периодический визуальный контроль особенно важен для самодельной опоры, параметры которой не подтверждены заводскими испытаниями.

Самодельный или готовый кронштейн

Готовые заводские кронштейны удобны тем, что их конструкция рассчитана на определенный диапазон нагрузок и типовое применение. У качественных изделий геометрия, сечение металла и расположение крепежных отверстий согласованы между собой.

Самодельная конструкция позволяет адаптировать размеры под необычные условия. Например, может потребоваться особый вынос от стены или размещение оборудования на нестандартном основании.

Однако такая гибкость означает и отсутствие готового подтверждения характеристик. Ответственность за выбор материала, соединения и геометрию фактически переносится на изготовителя.

Самостоятельное изготовление выглядит менее оправданным, если:

• нет уверенности в прочности выбранного профиля;
• неизвестно состояние стены;
• монтаж выполняется на большой высоте;
• требуется необычно большой вынос;
• наружный блок тяжелый;
• конструкция размещается над проходом, входом или другой зоной присутствия людей;
• невозможно надежно защитить металл от коррозии;
• качество сварных соединений вызывает сомнения.

В подобных условиях ошибка перестает быть вопросом небольшого прогиба или лишнего шума. Падение наружного блока может причинить серьезный ущерб.

Какие признаки указывают на неудачную конструкцию

Оценить состояние уже установленного самодельного кронштейна можно по ряду внешних признаков.

Стоит обратить внимание на заметный наклон наружного блока, изгиб горизонтальных элементов, трещины сварных швов, значительную ржавчину и движение креплений в стене.

Также настораживают новые звуки, появившиеся во время работы оборудования. Если раньше кондиционер работал относительно спокойно, а затем возник металлический резонанс или дребезг, причиной может быть изменение жесткости крепления.

Опасно пытаться устранить выраженную деформацию дополнительной подпоркой, случайным болтом или приваренной пластиной без оценки всей конструкции. Усиление одного участка иногда просто переносит максимальную нагрузку в другое слабое место.

Что определяет надежность самодельного кронштейна

Надежная опора наружного блока получается не из одного особенно толстого элемента. Она представляет собой систему, в которой все части должны соответствовать друг другу.

К основным условиям относятся:

• достаточная прочность и жесткость металлической конструкции;
• рациональная геометрия с минимизацией ненужного выноса;
• надежные соединения элементов;
• соответствие площадки габаритам наружного блока;
• подходящее крепление к конкретному материалу стены;
• защита стали от коррозии;
• отсутствие опасных деформаций при эксплуатации;
• возможность периодического осмотра;
• учет вибрационных и ветровых воздействий.

Слабым звеном может оказаться любой из этих элементов. Массивный профиль не компенсирует ненадежный анкер, хороший анкер не исправит слабую стену, а прочная рама не будет долговечной без защиты от коррозии.

Когда самостоятельное изготовление становится сомнительным решением

Самодельный кронштейн имеет смысл оценивать не с позиции экономии на готовой детали, а с позиции возможности подтвердить надежность всей конструкции.

Для небольшого наружного блока на доступной прочной стене технически грамотная индивидуальная опора может быть работоспособным решением. Чем тяжелее оборудование, сложнее фасад и выше место установки, тем больше возрастает цена ошибки.

Особенно осторожно следует относиться к размещению блока над тротуарами, дорожками, входами, парковочными местами и другими участками, где находятся люди или имущество. Здесь последствия отказа крепления значительно серьезнее.

Если невозможно уверенно определить прочность стены, рассчитать работу опоры и оценить качество соединений, предпочтительнее использовать проверенное крепежное решение и поручить оценку монтажа специалисту.

Самодельный кронштейн для сплит-системы — это не просто пара металлических уголков. Он должен удерживать оборудование годами, сохраняя устойчивость при вибрации, ветре, осадках и температурных изменениях. Надежность определяется всей цепочкой передачи нагрузки: от ножек наружного блока через металлическую раму и соединения до крепежа и несущей части стены. Именно слабейшее звено этой цепочки в конечном счете определяет безопасность всей установки.
