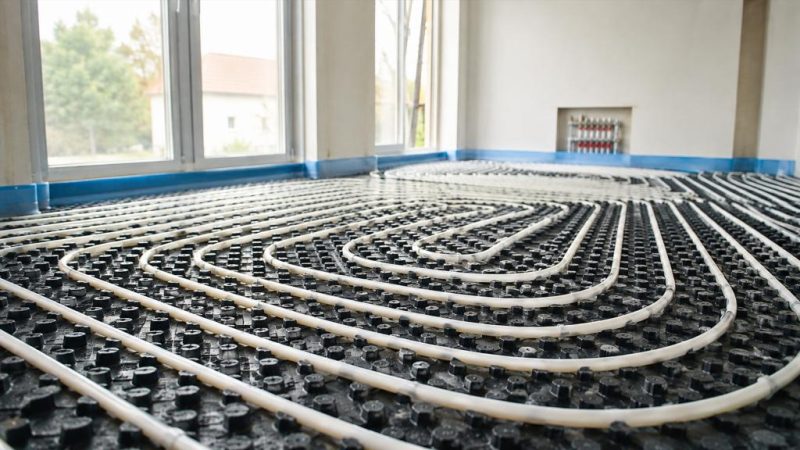

От чего зависит расстояние между трубами водяного тёплого пола и как оно влияет на обогрев помещения

Водяной тёплый пол воспринимается как система с довольно простой логикой: по уложенным в конструкции пола трубам движется теплоноситель, поверхность нагревается и передаёт тепло помещению. На практике равномерность и эффективность такого отопления зависят не только от температуры воды или мощности источника тепла. Большую роль играет расположение труб внутри пола, в том числе расстояние между соседними участками контура.

Этот параметр нельзя рассматривать отдельно от теплопотерь здания, конструкции перекрытия, напольного покрытия, назначения помещения и предполагаемого температурного режима. Более плотное расположение труб не означает автоматически более качественное отопление, а увеличение расстояния между ними не обязательно приводит к недостатку тепла. Система работает как единое целое, и изменение одного параметра отражается на остальных.

Что означает расстояние между трубами тёплого пола

Под расстоянием между трубами обычно понимают интервал между соседними параллельными участками одного отопительного контура. От него зависит, насколько близко друг к другу расположены источники тепла внутри стяжки или другой конструкции пола.

Тепло от трубы распространяется не строго вертикально. Оно передаётся окружающему материалу, а затем распределяется по площади пола. Благодаря этому поверхность нагревается значительно шире диаметра самой трубы.

Если соседние участки находятся достаточно близко с учётом конструкции пола и тепловой нагрузки, их зоны прогрева перекрываются, а температура поверхности распределяется относительно равномерно. При слишком большом расстоянии между трубами различие температуры непосредственно над трубопроводом и между его участками может стать заметнее.

На характер нагрева одновременно влияют:

• температура теплоносителя;
• свойства материала вокруг трубы;
• толщина конструкции над трубопроводом;
• теплопроводность напольного покрытия;
• теплопотери помещения;
• схема расположения контура;
• скорость движения теплоносителя;
• характеристики ограждающих конструкций здания.

По этой причине само по себе расстояние между трубами не позволяет оценить качество будущего отопления.

Как расстояние между трубами влияет на поверхность пола

Главная задача правильно спроектированного водяного тёплого пола — передавать помещению необходимое количество тепла без выраженных перепадов температуры поверхности.

Равномерность нагрева

Над трубой температура конструкции обычно выше, чем посередине между соседними участками трубопровода. Материал стяжки или другой распределяющий слой сглаживает эту разницу.

При увеличении промежутка между трубами путь распространения тепла становится длиннее. Если остальные характеристики системы не компенсируют это изменение, на поверхности могут сильнее проявляться чередующиеся более тёплые и более прохладные зоны.

Особенно заметным такой эффект способен стать там, где напольное покрытие обладает сравнительно низкой теплопроводностью или конструкция пола плохо распределяет тепло.

Средняя теплоотдача пола

Чем больше длина трубы приходится на определённую площадь, тем больше поверхность теплообмена между трубопроводом и конструкцией пола. Однако это не означает, что любое уменьшение расстояния автоматически повышает полезную теплоотдачу пропорционально количеству трубы.

Возможности системы ограничиваются допустимой температурой поверхности, характеристиками теплоносителя и способностью помещения принимать выделяемое тепло. После определённого уровня дополнительное уплотнение труб может усложнять систему, не давая сопоставимого прироста полезного эффекта.

Почему теплопотери помещения имеют большое значение

Тёплый пол должен компенсировать количество тепла, которое помещение теряет через стены, окна, крышу, перекрытия и другие конструкции.

В хорошо утеплённом помещении отопительной системе требуется сравнительно небольшая тепловая мощность. В здании со значительными теплопотерями нагрузка на пол возрастает.

На теплопотери особенно влияют:

• качество утепления наружных стен;
• площадь и характеристики остекления;
• расположение помещения относительно улицы;
• утепление перекрытий;
• герметичность окон и дверей;
• наличие холодного помещения или грунта под полом;
• высота помещения;
• особенности вентиляции.

Две одинаковые комнаты по площади могут требовать совершенно разного количества тепла. По этой причине использовать одно и то же расположение труб только на основании размеров помещений неправильно.

Зачем учитывать зоны возле наружных стен и окон

Теплопотери внутри одной комнаты распределяются неравномерно. У внутренней стены температурные условия обычно отличаются от зоны возле большого окна, наружной стены или двери.

Холодная поверхность окна способствует движению воздуха: охлаждённый воздух опускается вниз, что может создавать ощущение прохлады возле остекления. Наружные стены также могут иметь более низкую температуру поверхности, чем внутренние перегородки.

В проектах водяного отопления такие зоны рассматриваются отдельно от центральной части комнаты. Размещение труб может учитывать различие тепловой нагрузки, но конкретное решение зависит от расчёта всей системы.

Универсальное правило о том, что трубы обязательно должны располагаться одинаково по всей площади, не отражает реальных условий работы отопления.

Как конструкция пола распределяет тепло

Труба не нагревает напольное покрытие напрямую. Между ней и поверхностью обычно находится слой материала, который принимает и распределяет тепло.

В традиционной конструкции эту функцию часто выполняет массивный слой на основе цементных составов. В сухих системах могут использоваться теплораспределительные элементы и листовые материалы.

Толщина слоя над трубой

Чем массивнее конструкция, тем больше её способность распределять тепло по площади. Одновременно возрастает тепловая инерция: пол дольше нагревается и дольше остывает.

Тонкая конструкция может быстрее реагировать на изменение температуры теплоносителя, но предъявляет другие требования к распределению тепла.

Само расстояние между трубами следует оценивать вместе с характеристиками слоя, через который тепло поступает к поверхности.

Теплопроводность материалов

Материалы различаются по способности передавать тепло. Одни сравнительно хорошо распределяют его в стороны, другие сильнее препятствуют тепловому потоку.

Если теплораспределение внутри конструкции слабое, различия температуры между зонами над трубами и между ними могут становиться заметнее. При хорошем распределении поверхность способна нагреваться более равномерно даже при иной геометрии трубопровода.

Напольное покрытие и работа тёплого пола

Финишное покрытие находится между нагретой конструкцией и воздухом помещения. Оно создаёт дополнительное сопротивление передаче тепла.

Керамические покрытия и каменные материалы обычно хорошо проводят тепло. Деревянные покрытия, многослойные панели, некоторые виды виниловых материалов и ковровые покрытия могут передавать его иначе.

Значение имеют не только название материала, но и:

• его толщина;
• плотность;
• структура;
• наличие подложки;
• допустимый температурный режим;
• способ соединения с основанием.

Если покрытие сильно ограничивает передачу тепла, попытка компенсировать это только более плотным расположением труб не всегда решает проблему. Иногда ограничивающим фактором становится само покрытие или конструкция пола в целом.

Почему нельзя выбирать расстояние только по площади комнаты

Площадь помещения — слишком простой показатель для оценки отопительной нагрузки.

Комната с двумя наружными стенами и большим остеклением отличается от помещения такой же площади, расположенного внутри утеплённого здания. Санузел, кухня, спальня и просторная гостиная также могут иметь разные требования к температурному комфорту и разную свободную площадь пола.

Дополнительно часть поверхности иногда оказывается занята элементами интерьера или конструкциями, под которыми размещение отопительного контура может быть нецелесообразным.

В результате полезная обогреваемая площадь может заметно отличаться от общей площади комнаты.

Связь расстояния между трубами и длины контура

При более плотном расположении труб на ту же площадь требуется большая длина трубопровода. Это влияет уже не только на теплопередачу, но и на гидравлические характеристики системы.

Увеличение длины пути теплоносителя повышает сопротивление движению жидкости. Одновременно меняется температурное распределение по контуру: по мере движения вода отдаёт энергию конструкции пола.

Поэтому проектировщик должен согласовать несколько характеристик:

• площадь, обслуживаемую контуром;
• длину трубопровода;
• сопротивление движению теплоносителя;
• расход жидкости;
• температурный режим;
• возможности циркуляционного оборудования;
• распределение контуров по коллектору.

Попытка рассматривать расстояние между трубами независимо от длины и гидравлики контура может привести к системе, которая выглядит логично на плане, но работает нестабильно.

Что происходит при чрезмерно большом расстоянии между трубами

Если трубопровод расположен слишком редко для конкретных условий помещения, могут появляться характерные проблемы.

Поверхность пола способна нагреваться менее равномерно. Между соседними участками трубопровода могут образовываться более прохладные зоны. Чтобы получить требуемую теплоотдачу, появляется соблазн повысить температуру теплоносителя.

Такое решение не всегда желательно. Рост температуры может усиливать перепады температуры поверхности и предъявлять дополнительные требования к напольному покрытию.

Другой возможный результат — недостаточная теплоотдача. Пол остаётся тёплым, но не покрывает теплопотери помещения, особенно в холодный период.

Почему слишком плотное расположение тоже не универсальное решение

Кажется, что частое расположение труб должно устранять все проблемы с теплоотдачей. Однако система имеет физические и конструктивные ограничения.

Чем больше трубы укладывается на единицу площади, тем выше общая длина контуров и сложнее гидравлическая балансировка. Возрастает расход материала, увеличивается количество изгибов и усложняется размещение трубопровода.

При этом поверхность пола нельзя нагревать бесконечно. Комфорт и свойства напольных материалов ограничивают допустимый температурный режим.

Если помещение имеет небольшие теплопотери, чрезмерная плотность труб сама по себе не даёт заметного преимущества. Требуемая мощность всё равно определяется потребностью комнаты в тепле.

Схема укладки тоже влияет на температурное распределение

Даже при одинаковом расстоянии между соседними трубами два контура способны нагревать поверхность по-разному из-за своей геометрии.

Теплоноситель постепенно охлаждается по мере движения. Начальная часть контура обычно получает более горячую воду, чем участок ближе к обратной линии.

Различные схемы расположения труб позволяют по-разному распределять эти температурные зоны по площади помещения. В одних случаях подающая и обратная линии оказываются рядом, что помогает сглаживать температуру поверхности. В других температура может изменяться более последовательно от одной части помещения к другой.

Поэтому оценивать только промежуток между трубами, не учитывая схему контура, недостаточно.

Значение температуры теплоносителя

Теплоотдача пола зависит от разницы температур между поверхностью и воздухом помещения. На температуру поверхности, в свою очередь, влияет температура воды в трубах.

При изменении температурного режима одна и та же геометрия контура может обеспечивать разную тепловую мощность.

Однако повышение температуры теплоносителя не является универсальным способом исправления ошибок проектирования. Оно может привести к чрезмерному нагреву отдельных участков, нежелательному режиму напольного покрытия или снижению комфорта.

Грамотная система стремится обеспечить необходимую теплоотдачу при согласованной работе температуры, расхода и конструкции пола.

Как утепление под тёплым полом связано с расстоянием труб

Тепло должно преимущественно передаваться вверх, в помещение. Если под отопительным контуром находится конструкция с недостаточной теплозащитой, часть энергии уходит вниз.

Это особенно существенно для полов над грунтом, холодными помещениями или другими зонами с большой разницей температур.

Плохая теплозащита снизу может создавать ситуацию, когда отопительная система работает интенсивно, но полезная теплоотдача в помещение остаётся ниже ожидаемой.

Уменьшение расстояния между трубами не устраняет такие потери. Оно лишь увеличивает количество трубопровода в конструкции, тогда как причина проблемы находится в другом слое пола.

Почему мебель и встроенные конструкции имеют значение

Теплообмен с помещением происходит через открытую поверхность пола. Если значительная её часть закрыта массивными предметами, условия передачи тепла меняются.

Особенно важны стационарные конструкции, которые располагаются близко к поверхности пола и практически не пропускают воздух под собой.

При оценке отопления учитывают не только геометрическую площадь помещения, но и характер использования поверхности. Планировка комнаты способна влиять на расположение отопительных зон и общую эффективность системы.

Это одна из причин, по которой универсальная схема труб для любых помещений не существует.

Типичные ошибки при оценке расстояния между трубами

Одна из распространённых ошибок — поиск единственного значения, которое якобы подходит для любого дома.

Не менее проблемны и другие подходы:

• копирование схемы из помещения с другими теплопотерями;
• выбор расположения труб только по площади комнаты;
• игнорирование напольного покрытия;
• попытка компенсировать недостаточное утепление увеличением плотности труб;
• отсутствие связи между геометрией контура и его длиной;
• одинаковый подход к центральным и периферийным зонам помещения;
• игнорирование расположения крупных стационарных конструкций;
• оценка только температуры теплоносителя без учёта расхода и теплоотдачи пола.

Каждая такая ошибка связана с попыткой рассматривать один параметр отдельно от системы.

Какие данные важны при проектировании

Перед определением конфигурации водяного тёплого пола оценивают характеристики не только самого трубопровода, но и здания.

Полезными исходными данными становятся:

• расчётные теплопотери помещения;
• конструкция наружных стен и перекрытий;
• характеристики окон;
• расположение наружных ограждений;
• конструкция пола;
• вид финишного покрытия;
• доступная обогреваемая площадь;
• предполагаемый температурный режим;
• характеристики источника тепла;
• количество и конфигурация отопительных контуров.

Именно совокупность этих параметров позволяет определить, какое расположение труб соответствует конкретной системе.

Нужно ли делать расстояние одинаковым по всей комнате

Одинаковая геометрия удобна с точки зрения укладки и расчёта, но тепловая нагрузка внутри комнаты может различаться.

Возле наружных ограждений потребность в тепле иногда выше, чем в центральной части. В других ситуациях равномерная конфигурация оказывается достаточной благодаря хорошему утеплению здания и небольшим теплопотерям.

Вопрос следует рассматривать через тепловую картину помещения, а не через формальное требование одинакового расположения труб.

При этом чрезмерно сложная конфигурация тоже не является преимуществом сама по себе. Чем больше переходов и различающихся участков, тем сложнее прогнозировать и балансировать работу системы.

Как понять, что проблема может быть связана не с расстоянием труб

Если уже работающий водяной тёплый пол нагревает помещение неудовлетворительно, причина далеко не всегда находится в расположении труб.

Похожие симптомы могут создавать:

• недостаточный расход теплоносителя;
• нарушение балансировки контуров;
• воздух в системе;
• слишком низкая температура подачи;
• высокие теплопотери здания;
• значительное тепловое сопротивление покрытия;
• недостаточная теплозащита конструкции снизу;
• особенности управления отоплением.

Неравномерность температуры поверхности также может быть связана с геометрией контуров, особенностями конструкции пола или режимом циркуляции.

По одному ощущению «пол греет полосами» нельзя достоверно определить источник проблемы.

Что стоит уточнять при оценке проекта

Вместо поиска универсального расстояния полезнее понять, какие исходные условия использовались при расчёте системы.

При обсуждении проекта со специалистом имеет смысл выяснить:

• какая тепловая нагрузка принята для каждого помещения;
• как учтены наружные стены и окна;
• какая часть пола считается реально обогреваемой;
• как финишное покрытие влияет на теплоотдачу;
• как соотносятся длины разных контуров;
• каким предполагается температурный режим;
• как система будет балансироваться;
• достаточно ли утеплена конструкция под трубопроводом;
• рассчитан ли тёплый пол как основное или дополнительное отопление.

Такие вопросы дают намного больше информации о качестве системы, чем одно значение расстояния между трубами.

Расстояние между трубами — часть общей тепловой системы

Расположение труб водяного тёплого пола напрямую влияет на распределение температуры, количество трубопровода и характеристики контура. При этом оно не является самостоятельным параметром, который можно правильно выбрать без оценки остальных условий.

Небольшое расстояние способно улучшить равномерность нагрева, но увеличивает длину трубопровода и меняет гидравлику системы. Большой промежуток сокращает количество трубы, однако при определённых условиях усиливает температурную неоднородность и ограничивает возможную теплоотдачу.

На результат одновременно влияют теплопотери помещения, утепление конструкции, схема укладки, напольное покрытие, температура теплоносителя, длина контуров и доступная обогреваемая площадь.

Поэтому качественный водяной тёплый пол начинается не с выбора одного расстояния, а с согласования всех элементов системы. Хорошо спроектированная конструкция должна не просто нагревать поверхность, а обеспечивать требуемую теплоотдачу, равномерный температурный режим и предсказуемую работу отопления в реальных условиях дома.
