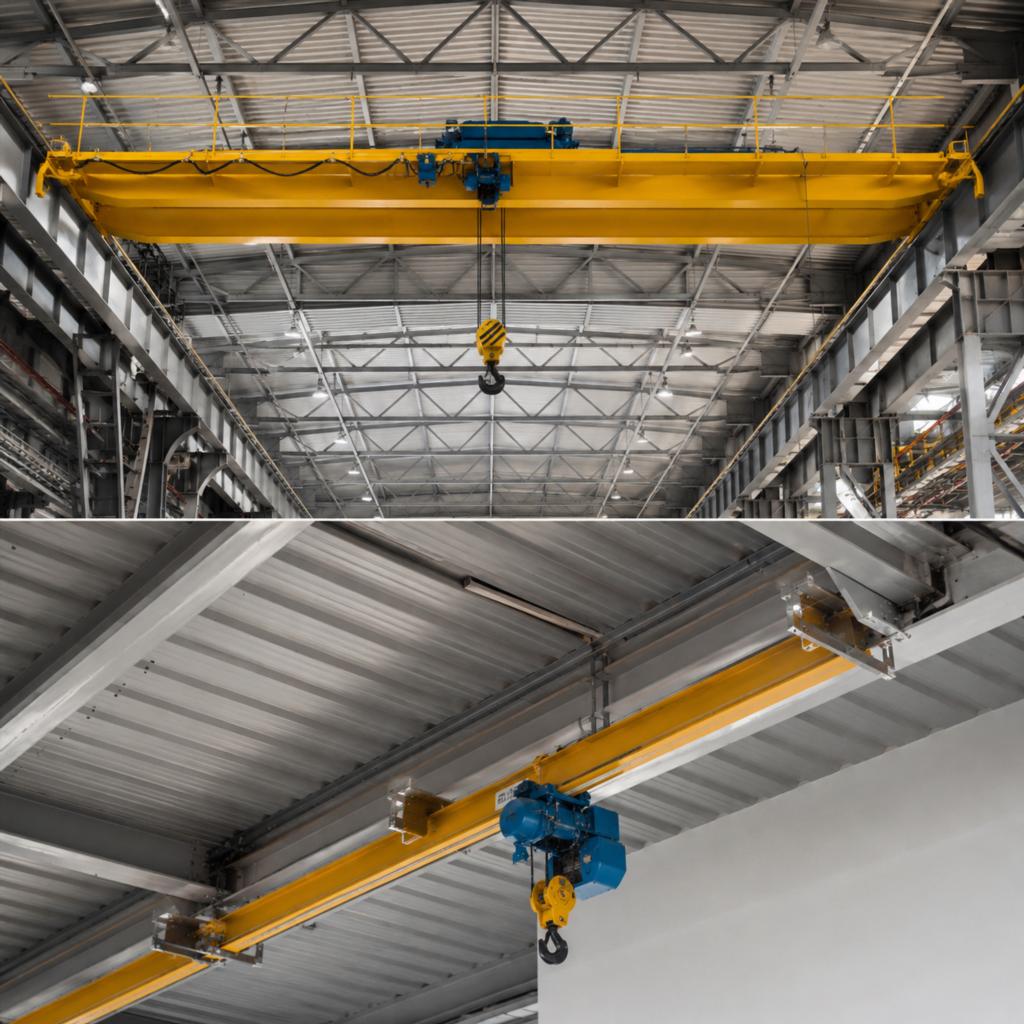

Опорный или подвесной мостовой кран: сравнение конструкций

Мостовой кран выбирают не только по грузоподъемности и цене. На решение влияет конструкция здания, высота цеха, наличие колонн, состояние подкрановых путей, режим работы и требования к зоне обслуживания. Ошибка на этапе выбора приводит к лишним расходам: приходится усиливать металлоконструкции, менять проект, снижать полезную высоту подъема или ограничивать работу оборудования.

В промышленном проектировании чаще всего сравнивают два исполнения — подвесной и опорный мостовой кран. Оба варианта относятся к мостовым кранам, но по-разному передают нагрузку на здание и требуют разной подготовки площадки. При предварительном подборе можно посмотреть, как такие решения представлены у профильных производителей, вроде https://balkran.ru/. Это помогает рассматривать подвесную и опорную схему не как взаимозаменяемые варианты, а как разные инженерные решения под условия конкретного объекта.

Что такое опорный мостовой кран

Опорный мостовой кран перемещается по рельсам, уложенным сверху на подкрановые балки. Его мост опирается на ходовые тележки, которые движутся по крановым путям вдоль пролета здания. Грузовая тележка или таль перемещается поперек пролета по мосту, за счет чего оборудование обслуживает прямоугольную рабочую зону.

Такое исполнение часто используют в производственных цехах, складах тяжелой продукции, ремонтных участках, металлообработке, машиностроении, на предприятиях с интенсивным грузопотоком. Опорная схема хорошо подходит там, где требуется высокая грузоподъемность, большой пролет и устойчивость при регулярных подъемах тяжелых деталей.

Особенности опорной конструкции

Главная особенность опорного крана — передача нагрузки на подкрановые балки и далее на колонны здания. Это дает хорошую несущую способность, но требует заранее подготовленной строительной части. Если здание проектируется с нуля, опорный вариант закладывают в расчеты каркаса. Если кран нужно установить в готовом помещении, приходится проверять колонны, балки, фундаменты и общее состояние металлоконструкций.

Для заказчика это означает, что выбор опорного крана нельзя сводить к грузоподъемности в паспорте. Нужно понимать, выдержит ли объект рабочие нагрузки, динамические усилия, торможение, перекосы и возможные пиковые режимы.

Опорные мостовые краны ценят за несколько качеств:

способность работать с крупными и тяжелыми грузами;
возможность перекрывать большие пролеты;
хорошую жесткость конструкции;
удобство применения в цехах с интенсивной эксплуатацией;
совместимость с различными типами грузозахватных приспособлений.

При этом такое оборудование требует более серьезной подготовки здания. Иногда расходы на усиление путей и колонн становятся заметной частью проекта.

Что такое подвесной мостовой кран

Подвесной мостовой кран крепится к нижним полкам балок или к специальной подвесной системе. Его ходовые тележки движутся не по рельсу сверху, а по подвесному пути. Конструкция как бы «висит» под несущими элементами, из-за чего отличается способом монтажа и распределения нагрузки.

Такой вариант часто применяют в помещениях, где нет возможности установить полноценные подкрановые балки на колоннах. Подвесной кран удобен для участков сборки, небольших производственных зон, складов, ремонтных постов, линий обслуживания оборудования. Он позволяет организовать перемещение грузов без массивной опорной инфраструктуры, если несущие элементы здания рассчитаны на такие нагрузки.

Особенности подвесного исполнения

Подвесная схема помогает использовать пространство там, где опорный кран был бы слишком тяжелым, дорогим или сложным для монтажа. Но это не значит, что подвесной вариант можно установить в любом помещении. Нагрузка передается на перекрытие, фермы или специальные балки, а значит, их несущая способность должна быть проверена инженером.

Подвесной мостовой кран часто выбирают, когда важны компактность и рациональное использование площади. Он может обслуживать локальную зону, проходить вдоль нескольких рабочих постов, применяться в помещениях с ограниченной высотой или сложной компоновкой оборудования.

К сильным сторонам подвесной схемы относятся:

сравнительно компактная конструкция;
возможность установки без массивных подкрановых балок на колоннах;
удобство для локальных рабочих зон;
гибкость при организации небольших грузопотоков;
снижение нагрузки на пол и нижнюю часть здания.

Ограничения тоже есть. Подвесные краны обычно уступают опорным по грузоподъемности и пролету, а их применение напрямую зависит от состояния верхних несущих конструкций.

Главное отличие: куда уходит нагрузка

Разница между подвесным и опорным мостовым краном начинается с пути передачи нагрузки. У опорного крана усилия идут через ходовые тележки на рельсы, подкрановые балки и колонны. У подвесного — на подвесные пути, балки перекрытия или фермы.

Для проектировщика это ключевой технический вопрос. Ему нужно определить, какие элементы здания будут воспринимать вес крана, вес груза, динамические нагрузки и усилия от движения. Для заказчика этот же вопрос выражается проще: насколько сложной и дорогой будет подготовка помещения.

Если здание уже имеет прочные подкрановые пути, опорный мостовой кран может быть самым надежным решением. Если таких путей нет, но верхние конструкции позволяют закрепить подвесную систему, подвесной вариант может оказаться удобнее. Если же ни нижняя, ни верхняя часть здания не рассчитана на работу крана, придется рассматривать усиление, отдельную эстакаду или другую схему грузоподъема.

Отличия по высоте подъема

Высота подъема — один из параметров, который часто недооценивают. В паспорте крана может быть указана достаточная грузоподъемность, но реальная польза оборудования зависит от того, насколько высоко можно поднять груз в конкретном помещении.

Опорный кран обычно позволяет эффективнее использовать высоту цеха, если крановые пути расположены на колоннах, а конструкция здания изначально рассчитана под такое оборудование. Мост находится выше рабочей зоны, грузовая тележка перемещается по нему, а крюковая подвеска получает хороший запас хода.

У подвесного крана часть высоты занимает сама подвесная система. Путь крепится снизу к несущим элементам, а таль или тележка располагается еще ниже. В помещениях с малой высотой это может уменьшить полезный ход крюка. Иногда разница в несколько десятков сантиметров становится важной, особенно если нужно поднимать крупные изделия на станки, платформы, стеллажи или транспорт.

Проектировщик должен заранее проверить:

отметку пола;
нижнюю точку перекрытия или фермы;
высоту подвесного или опорного пути;
строительную высоту тали;
требуемую высоту подъема груза;
безопасные зазоры до оборудования, стен и коммуникаций.

Без этих данных легко получить кран, который формально подходит по грузоподъемности, но не решает рабочую задачу.

Отличия по грузоподъемности и пролету

Опорные мостовые краны чаще применяют там, где нужны значительная грузоподъемность и большой пролет. Их конструкция лучше подходит для тяжелых режимов, поскольку нагрузка передается на специально рассчитанные подкрановые пути. Для крупных цехов, складов металла, ремонтных предприятий и производств с массивными заготовками это важное преимущество.

Подвесные краны чаще используют для меньших нагрузок и более компактных зон. Они удобны там, где груз нужно перемещать между рабочими местами, обслуживать технологическую линию, подавать детали на станок или разгружать локальный участок склада.

Выбор не должен строиться по принципу «чем больше запас, тем лучше». Чрезмерная грузоподъемность увеличивает массу оборудования, нагрузку на здание и стоимость проекта. Недостаточная грузоподъемность ограничит работу и создаст риск перегрузок. Рациональный подход — считать реальные грузы, учитывать тару, захватные устройства, возможный рост производства и режим работы.

Отличия по монтажу

Монтаж опорного мостового крана обычно связан с устройством или проверкой подкрановых путей. Нужно обеспечить точность геометрии, надежность креплений, правильное положение рельсов, соответствие пролетов и отметок. При установке в готовом цехе могут потребоваться обследование конструкций, усиление колонн, ремонт балок или корректировка существующих путей.

Подвесной кран монтируется иначе. Основное внимание уделяется точкам подвеса, балкам, фермам, анкеровке и распределению нагрузки по верхним конструкциям. При грамотном проекте монтаж может быть менее громоздким, особенно если речь идет о локальной зоне. Но легкость не отменяет инженерной проверки: подвесная система не должна перегружать перекрытие, создавать опасные деформации или мешать коммуникациям.

Для заказчика монтажные отличия важны не только из-за стоимости. Они влияют на сроки остановки производства. Иногда проще установить подвесной кран над отдельным участком, не затрагивая весь цех. В другой ситуации выгоднее один раз подготовить полноценные крановые пути под опорную машину и получить надежную систему для интенсивной работы.

Отличия по требованиям к зданию

Здание для мостового крана — не просто оболочка. Оно становится частью грузоподъемной системы. Чем тяжелее режим работы, тем важнее состояние несущих конструкций.

Для опорного крана нужны колонны и подкрановые балки, способные воспринимать вертикальные и горизонтальные нагрузки. Важны прочность, жесткость, точность монтажа путей, отсутствие недопустимых просадок и перекосов. При реконструкции старых цехов часто выясняется, что паспортных данных недостаточно: требуется обследование, потому что фактическое состояние металла, бетона, сварных соединений и фундаментов может отличаться от проектного.

Для подвесного крана важны балки покрытия, фермы или отдельные подвесные конструкции. Нельзя просто закрепить путь к ближайшей балке без расчета. Верхние элементы здания могли проектироваться только под собственный вес, снеговую нагрузку, кровлю, вентиляцию и освещение. Добавление динамической нагрузки от крана меняет работу конструкции.

Проектировщик должен учитывать не только прочность, но и эксплуатационные факторы: вибрации, перемещение груза, торможение, возможные перекосы, частоту циклов. Заказчику стоит заранее предоставить планы здания, данные о колоннах, перекрытиях, фермах, отметках и существующем оборудовании.

Что удобнее для производственного процесса

Удобство крана измеряется не только скоростью подъема. Важно, насколько точно оборудование вписывается в маршрут груза. Иногда груз нужно перемещать от зоны разгрузки к станку, затем к посту контроля и дальше на склад. Иногда кран обслуживает только одну линию или несколько соседних рабочих мест.

Опорный мостовой кран хорошо подходит для обслуживания широкого пролета. Он может перекрывать большую площадь, перемещать груз вдоль всего цеха и работать как центральное грузоподъемное оборудование. Это удобно, если производственный поток связан с тяжелыми изделиями, крупными заготовками или регулярными перемещениями между участками.

Подвесной кран удобен для более точечной работы. Он может обслуживать участок, где не нужен большой пролет, но важна доступность подъема прямо над рабочей зоной. В некоторых случаях подвесная система помогает организовать несколько независимых линий перемещения без установки тяжелой мостовой конструкции.

При выборе нужно смотреть на реальный маршрут груза:

откуда груз поступает;
куда он перемещается;
как часто выполняются подъемы;
какие зоны должны быть доступны крюку;
есть ли препятствия в виде станков, стеллажей, трубопроводов, ворот;
будет ли производство расширяться.

Кран должен обслуживать технологию, а не просто занимать свободное место под потолком.

Экономика выбора: где скрываются расходы

Цена самого крана — только часть затрат. На итоговый бюджет влияют проектирование, изготовление, доставка, монтаж, подготовка здания, электропитание, пусконаладка, обучение персонала, обслуживание и возможные простои во время установки.

Опорный кран может стоить дороже из-за металлоемкости, крановых путей и требований к строительной части. Но при интенсивной работе он часто оправдывает вложения надежностью, ресурсом и возможностью обслуживать большие нагрузки.

Подвесной кран может быть выгоднее для локальных задач, особенно если здание позволяет закрепить подвесные пути без сложного усиления. Но экономия исчезает, если приходится серьезно переделывать верхние конструкции или мириться с недостаточной высотой подъема.

Ошибкой будет выбирать оборудование только по первоначальной смете. Более правильный расчет учитывает весь срок эксплуатации. Иногда более дорогая конструкция снижает расходы на ремонты, ускоряет операции и уменьшает риск остановок. Иногда компактное подвесное решение закрывает задачу без лишнего запаса и не перегружает бюджет.

Когда лучше выбрать опорный мостовой кран

Опорный вариант уместен, когда предприятие работает с тяжелыми грузами, крупными изделиями и интенсивным циклом перемещений. Он подходит для цехов, где кран становится частью основного производственного процесса, а не вспомогательным устройством на отдельном посту.

Такой выбор особенно оправдан, если:

здание уже имеет подкрановые пути или проектируется с учетом крана;
требуется большой пролет;
нужна значительная грузоподъемность;
груз перемещается по широкой зоне;
оборудование будет работать регулярно и с высокой нагрузкой;
важна жесткость и устойчивость конструкции.

Опорный кран часто становится долгосрочным решением для производств, где грузоподъемное оборудование влияет на скорость выпуска продукции. Его сложнее вписать в неподготовленное здание, но при правильном проектировании он дает высокий запас надежности.

Когда лучше выбрать подвесной мостовой кран

Подвесной вариант подходит для участков, где не требуется большая грузоподъемность, но нужно удобное перемещение груза над рабочей зоной. Он может быть хорошим решением для сборки, ремонта, обслуживания станков, складских операций, перемещения деталей между соседними постами.

Подвесной кран стоит рассматривать, если:

в здании нет полноценных подкрановых путей;
требуется обслужить локальную зону;
грузоподъемность умеренная;
важна компактность;
нижняя часть помещения занята оборудованием;
верхние конструкции позволяют безопасно закрепить подвесную систему.

Главное условие — подтвержденная несущая способность здания. Подвесной кран не должен восприниматься как облегченная конструкция, которую можно установить без расчета. Для безопасной работы ему нужна такая же инженерная проработка, как и любому грузоподъемному оборудованию.

Ошибки при выборе между подвесным и опорным краном

Одна из частых ошибок — начинать выбор с цены. Более дешевое решение может оказаться дороже после учета монтажа, усиления здания и ограничений в работе. Другая ошибка — брать кран с чрезмерным запасом грузоподъемности. Такой подход увеличивает нагрузку на конструкции и усложняет проект.

Еще одна проблема — неполные исходные данные. Заказчик иногда сообщает только массу груза и размеры помещения, хотя для подбора нужны сведения о режиме работы, маршрутах перемещения, высоте подъема, состоянии здания, наличии коммуникаций, ворот, колонн, стеллажей и технологического оборудования.

Опасна и недооценка высоты. Подвесной кран может быть удобен по монтажу, но съесть часть полезного пространства. Опорный кран может дать лучший ход крюка, но потребовать серьезной подготовки путей. Без точных отметок и схемы помещения выбор превращается в предположение.

Что должен подготовить заказчик перед обращением к производителю

Чем точнее исходная информация, тем меньше переделок в проекте. Производителю и проектировщику нужно понимать не только желаемую грузоподъемность, но и условия эксплуатации.

Перед подбором крана стоит собрать:

план помещения с размерами и отметками;
данные о колоннах, балках, перекрытиях или фермах;
предполагаемую массу грузов с учетом тары и захватов;
требуемую высоту подъема;
длину рабочей зоны;
режим работы и примерное количество циклов;
сведения о температуре, пыли, влажности, агрессивной среде;
расположение станков, стеллажей, ворот, проходов и коммуникаций;
требования к управлению: с пола, с пульта, из кабины, дистанционно.

Эти данные помогают сравнить подвесной и опорный вариант без лишних догадок. Иногда после расчета меняется не только тип крана, но и сама схема перемещения груза.

Итог: как принять правильное решение

Подвесной и опорный мостовой кран решают похожую задачу — перемещение груза в пределах рабочей зоны. Разница в том, как они устанавливаются, куда передают нагрузку, какую высоту подъема дают и какие требования предъявляют к зданию.

Опорный кран чаще выбирают для тяжелой, интенсивной и широкой зоны обслуживания. Он требует подготовленных подкрановых путей, зато хорошо подходит для крупных производственных задач. Подвесной кран удобен для локальных участков, умеренных нагрузок и помещений, где нет возможности использовать классическую опорную схему. Он помогает экономно организовать грузоподъемную систему, но нуждается в точном расчете верхних несущих конструкций.

Правильный выбор рождается не из сравнения названий, а из анализа объекта. Нужно оценить здание, маршрут груза, высоту подъема, режим работы, будущую нагрузку и стоимость всего проекта. Когда эти параметры известны, подвесной и опорный кран перестают быть абстрактными вариантами и превращаются в конкретные инженерные решения для конкретного производства.
