Обвязка свайного фундамента доской: назначение, особенности и ограничения

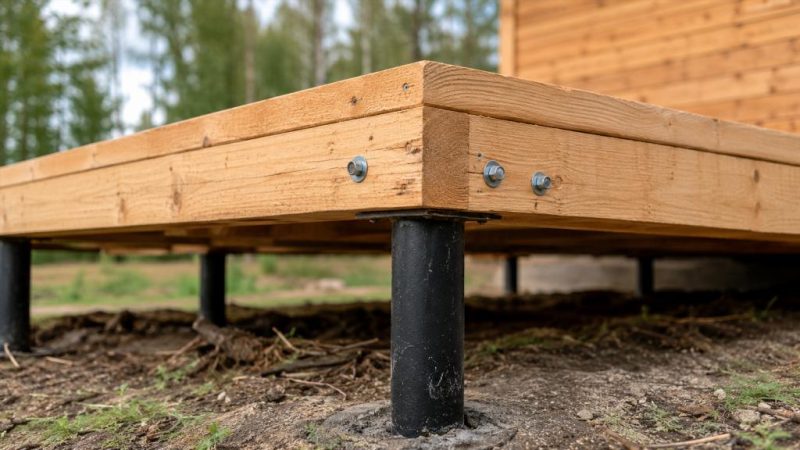

Обвязка свайного фундамента доской — конструктивное решение, при котором отдельные опоры объединяются деревянными элементами в единую систему. Такая обвязка служит связующим уровнем между фундаментом и расположенными выше конструкциями дома. Она помогает распределять нагрузки, формирует опорный контур и создаёт основу для дальнейшего устройства несущей части здания.

Внешне решение может казаться простым: сваи установлены в грунте, поверх них располагается деревянный пояс, а затем начинается возведение дома. Однако работоспособность такой системы зависит не только от самой древесины. Значение имеют состояние свай, геометрия опорного поля, характер соединений, влажность материала, защита от воды и особенности здания. Ошибка в любом из этих элементов способна отразиться на всей конструкции.

Для чего нужна обвязка свайного фундамента

Свайный фундамент состоит из отдельных опор. Каждая из них воспринимает нагрузку на своём участке, но для строительства дома этого недостаточно: верхние конструкции должны получить связанную и достаточно устойчивую опорную систему.

Эту задачу и выполняет обвязка.

Она может выполнять сразу несколько функций:

• объединять отдельные сваи в общий конструктивный контур;
• передавать нагрузки от здания на опоры;
• создавать основание для стен или элементов пола;
• поддерживать геометрию нижней части здания;
• участвовать в обеспечении пространственной жёсткости конструкции.

При этом обвязку нельзя рассматривать отдельно от всего фундамента. Даже качественная древесина не компенсирует неправильное положение свай, значительные перепады между опорами или проблемы с их устойчивостью.

Почему для обвязки используют доски

Для деревянной обвязки могут применяться разные пиломатериалы. Один из вариантов — конструкция из досок, работающих совместно.

Интерес к такому решению связан с особенностями самого материала. Доски удобно обрабатывать, перемещать и соединять. Из нескольких элементов можно сформировать составную деталь, размеры и свойства которой определяются конструкцией здания.

У составной обвязки есть ещё одна характерная черта: её работоспособность зависит не только от каждой отдельной доски, но и от того, насколько надёжно все элементы воспринимают нагрузку как единое целое.

Если доски фактически работают независимо друг от друга, поведение конструкции будет отличаться от поведения цельного составного элемента.

Доска и брус — не одно и то же решение

Обвязку из досок иногда воспринимают просто как замену массивного бруса. Такое сравнение не совсем точно.

Брус представляет собой цельный деревянный элемент определённого сечения. Составная обвязка формируется из нескольких отдельных деталей. У неё больше соединений и поверхностей соприкосновения, а результат сильнее зависит от качества сопряжения элементов.

При оценке этих вариантов обычно учитывают:

• характер предполагаемой нагрузки;
• особенности расположения опор;
• свойства пиломатериала;
• вероятность изменения геометрии древесины;
• конструкцию соединений;
• условия увлажнения;
• требования к жёсткости основания.

Сам по себе выбор доски или бруса ещё ничего не говорит о надёжности фундамента. Важна конструкция узла целиком.

Какие нагрузки воспринимает деревянная обвязка

Основная задача обвязки — передавать нагрузку от здания к свайным опорам. При этом воздействие на неё не ограничивается простым вертикальным давлением.

В реальной конструкции могут возникать изгиб, местное смятие древесины, растяжение и сжатие отдельных участков, а также усилия в местах соединений. На поведение системы влияют расстояния между опорами и расположение несущих элементов здания.

Особенно чувствительны участки, где нагрузка передаётся не непосредственно над сваей, а между опорами. Здесь деревянный элемент работает иначе, чем в зоне прямого опирания.

Именно поэтому оценка обвязки только по принципу «доска выглядит достаточно толстой» не позволяет судить о её несущей способности.

От чего зависит жёсткость обвязки

Жёсткость определяет, насколько сильно конструкция изменяет форму под нагрузкой. Для нижней части дома это имеет большое значение: деформации основания могут передаваться стенам, перекрытиям и отделке.

На поведение деревянной обвязки влияют несколько факторов.

Свойства древесины

Даже пиломатериалы одинаковых внешних размеров могут заметно отличаться по структуре. На состояние элемента влияют сучки, направление волокон, трещины, участки повреждения и другие особенности древесины.

Материал с выраженными дефектами может вести себя иначе, чем ровная конструкционная доска хорошего качества.

Совместная работа досок

Если обвязка составная, отдельные доски должны воспринимать нагрузку как части одного элемента. Качество их взаимодействия заметно влияет на общую жёсткость.

Щели, деформации, несовпадение поверхностей или неудовлетворительное состояние соединений способны уменьшать эффективность составной конструкции.

Расположение свай

Обвязка работает совместно с опорами. Изменение их положения меняет распределение нагрузки.

Неравномерное свайное поле, заметные отклонения отдельных опор или различия в уровне их верхних частей могут создавать дополнительные напряжения и деформации.

Конструкция здания

Нагрузка на фундамент распределяется неравномерно. На неё влияют расположение стен, перекрытий, проёмов и других элементов.

Поэтому одинаковая по внешнему виду обвязка может работать по-разному в двух домах с различной конструктивной схемой.

Влажность древесины и изменение геометрии

Древесина реагирует на изменение влажности окружающей среды. При увлажнении она способна увеличиваться в размерах, при высыхании — уменьшаться. Одновременно могут появляться коробление и трещины.

Для составной обвязки это особенно важно. Несколько соединённых досок могут изменять форму неодинаково. В результате между элементами появляются внутренние напряжения, локальные зазоры или изменение первоначальной геометрии.

Сильно переувлажнённый материал после высыхания иногда заметно меняется уже внутри готовой конструкции. Возможны:

• усадочные трещины;
• искривление отдельных досок;
• раскрытие стыков;
• ослабление плотности сопряжений;
• изменение положения связанных конструкций.

Наличие небольшой трещины само по себе ещё не означает потерю работоспособности деревянного элемента. Значение имеют её расположение, глубина, направление и сочетание с другими дефектами.

Почему защита от воды особенно важна

Свайный фундамент обычно оставляет нижнюю часть здания относительно открытой воздействию наружного воздуха. Это не означает, что древесина автоматически находится в сухих условиях.

Источниками увлажнения могут быть атмосферные осадки, снег, брызги, конденсация влаги, контакт с мокрыми конструкциями и недостаточно защищённые сопряжения.

Продолжительное повышение влажности создаёт условия для биологического разрушения древесины. Наиболее опасны ситуации, когда материал регулярно намокает и долго не просыхает.

Особое внимание требуется местам сопряжений

Стыки и зоны контакта разных материалов часто оказываются более уязвимыми, чем открытые поверхности.

В таких местах вода может задерживаться, а испарение идти медленнее. Если состояние скрытого участка нельзя регулярно контролировать, повреждение способно долго оставаться незаметным.

Защита деревянной обвязки должна рассматриваться не как нанесение какого-либо состава, а как комплексная задача ограничения увлажнения и создания условий для высыхания материала.

Какие проблемы встречаются у обвязки свайного фундамента

Не каждое изменение внешнего вида древесины означает серьёзный дефект. Тем не менее существуют признаки, заслуживающие внимания.

К ним относятся:

• заметное искривление элементов;
• значительное раскрытие соединений;
• участки постоянного намокания;
• следы биологического поражения;
• разрушение древесины возле мест опирания;
• выраженное смятие материала;
• изменение положения отдельных частей обвязки;
• заметная потеря первоначальной геометрии;
• сочетание трещин с деформацией конструкции.

Оценивать такие признаки желательно в совокупности. Например, поверхностное изменение цвета и размягчение древесины на значительную глубину — принципиально разные состояния.

Типичные ошибки в восприятии деревянной обвязки

Оценка конструкции только по размеру доски

Размер пиломатериала заметен сразу, поэтому ему часто придают чрезмерное значение. Между тем работоспособность обвязки определяется всей системой.

Даже массивный деревянный элемент может работать неудовлетворительно при проблемах с опорами или соединениями.

Игнорирование качества свайного поля

Иногда внимание сосредоточено на древесине, хотя причина деформации находится ниже. Перемещение отдельной опоры неизбежно отражается на связанном с ней деревянном контуре.

Представление о составной детали как о цельной

Несколько досок рядом ещё не образуют единый конструктивный элемент. Их совместная работа определяется характером соединения и фактическим состоянием сопряжённых поверхностей.

Недооценка влаги

Деревянная обвязка может выглядеть массивной и прочной, но постоянное увлажнение постепенно меняет свойства материала. Особенно опасны скрытые зоны, где состояние древесины трудно увидеть без осмотра.

Попытка оценивать фундамент отдельно от дома

Обвязка существует не сама по себе. На неё опирается конкретное здание с определённым расположением несущих элементов. Без учёта этой связи невозможно полноценно оценить причины деформаций или особенности распределения нагрузки.

Обвязка доской для каркасного дома

В каркасном строительстве нижняя часть здания особенно тесно связана с геометрией расположенных выше элементов. Стены, балки и другие несущие детали формируют пространственную систему, опирающуюся на фундамент.

Обвязка в такой конструкции становится переходным уровнем между точечными опорами и каркасом здания.

Для неё важны не только прочностные характеристики, но и стабильность формы. Если нижний контур значительно деформируется, изменения могут проявляться выше: в положении стен, дверных и оконных проёмов, перекрытий и отделочных элементов.

При этом появление трещины в отделке ещё не доказывает наличие проблемы именно в свайной обвязке. Причин у таких дефектов много, поэтому состояние основания оценивают вместе с другими элементами здания.

Когда применение досок может иметь ограничения

У деревянной составной обвязки есть собственная область рационального применения. Она не является универсальным решением для любого свайного фундамента и любого здания.

Ограничения могут быть связаны с:

• значительными нагрузками;
• сложной схемой их распределения;
• большими промежутками между точками опирания;
• неблагоприятными условиями увлажнения;
• необходимостью высокой пространственной жёсткости;
• особенностями сопряжения с несущей частью здания.

В таких случаях оценивают всю конструктивную систему, а не пытаются изменить только один параметр деревянного элемента.

Плюсы и минусы обвязки из досок

К преимуществам такого решения обычно относят удобство работы с отдельными пиломатериалами, возможность формирования составного элемента и широкую распространённость древесины в малоэтажном строительстве.

У решения есть и характерные ограничения.

Составная деревянная конструкция чувствительна к качеству соединений. Древесина меняет размеры при колебаниях влажности, может коробиться и повреждаться при длительном увлажнении. Кроме того, большое количество сопряжений увеличивает число участков, состояние которых влияет на общий результат.

Поэтому достоинства материала раскрываются только тогда, когда обвязка рассматривается как часть правильно сформированной системы основания.

Как оценивать существующую обвязку на общем уровне

При осмотре уже построенного дома полезно обращать внимание не на один отдельный дефект, а на общую картину.

Информативными могут быть состояние древесины, сохранение геометрии, отсутствие выраженных перемещений, характер стыков и состояние зон возле свай.

Стоит обратить внимание и на изменения со временем. Стабильная старая трещина и быстро развивающаяся деформация требуют разной оценки.

Особого внимания заслуживают сочетания признаков. Например, влажная древесина вместе с потемнением, размягчением и деформацией представляет более значимый сигнал, чем обычное изменение оттенка поверхности.

Профессиональная оценка может потребоваться, если заметны перемещения опор, существенная потеря геометрии, разрушение древесины или признаки того, что деформации продолжаются.

Что важно учитывать при выборе такого решения

Обвязку свайного фундамента доской нельзя корректно выбирать только по одному свойству материала. Необходима согласованность нескольких элементов конструкции.

Имеют значение:

• тип и состояние свай;
• расположение опор;
• конструкция дома;
• характер передачи нагрузок;
• свойства пиломатериала;
• состояние соединений;
• условия эксплуатации;
• защита древесины от длительного увлажнения;
• возможность контроля скрытых участков.

При проектировании также важно различать понятия прочности и жёсткости. Элемент может сохранять целостность, но испытывать деформации, нежелательные для расположенных выше конструкций.

Почему состояние всей системы важнее отдельной доски

Надёжность свайного основания создаётся совместной работой грунта, свай, оголовков, обвязки и здания. Деревянный пояс занимает важное место в этой цепочке, но не способен самостоятельно исправить недостатки остальных частей.

Если опоры стабильны, нагрузки распределяются предусмотренным образом, древесина сохраняет свои свойства, а элементы работают совместно, обвязка выполняет функцию связующего конструктивного уровня.

Если же одна из частей системы начинает изменяться — перемещается свая, намокает древесина, раскрывается соединение или нарушается геометрия, — последствия могут постепенно распространяться на соседние элементы.

Именно системный подход позволяет правильно понимать роль обвязки свайного фундамента доской. Это не просто ряд пиломатериалов, уложенных поверх опор, а конструктивный элемент, от состояния которого зависит передача нагрузок и стабильность нижней части здания.

Итог

Обвязка свайного фундамента доской применяется для объединения отдельных опор и создания связанного основания под конструкции дома. Её работоспособность определяется не только размерами пиломатериала, но и качеством древесины, состоянием свай, характером соединений, распределением нагрузки и условиями увлажнения.

Составная конструкция из досок может быть полноценным элементом свайного основания, если её части действительно работают совместно и соответствуют общей конструктивной схеме здания. При этом древесина требует внимания к влажности, геометрической стабильности и состоянию скрытых сопряжений.

Оценивать такую обвязку лучше как часть единой системы «грунт — сваи — обвязка — здание». Такой подход позволяет отличать обычные особенности древесины от признаков конструктивной проблемы и понимать, какие факторы действительно определяют надёжность свайного фундамента.
