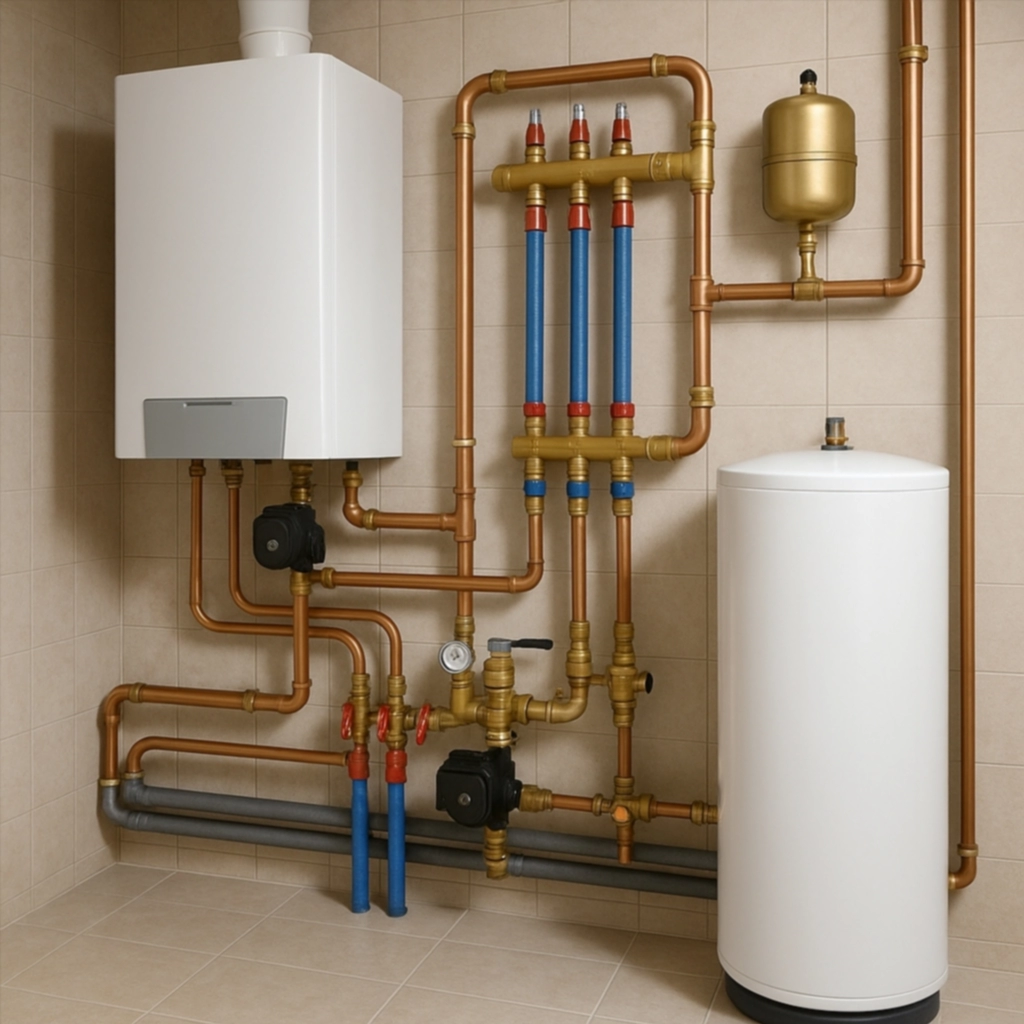

Обвязка котельной без гидрострелки: нюансы, схемы и рекомендации

Современная котельная в частном доме – это не просто источник тепла, а сложная инженерная система, от которой зависит комфорт, безопасность и экономичность эксплуатации отопления. При проектировании системы отопления перед владельцем встает вопрос: использовать гидрострелку или обойтись без неё? В этой статье подробно разберем, как устроить эффективную обвязку котельной без применения гидравлического разделителя, на что обратить внимание и каких ошибок избегать.

Зачем вообще нужна гидрострелка – и почему иногда от неё отказываются

Гидрострелка или гидравлический разделитель – это устройство, которое обеспечивает независимую циркуляцию теплоносителя между котловым контуром и потребителями (радиаторы, теплые полы и пр.). Она позволяет избежать скачков давления и перепадов температур, снижает нагрузку на насосы, балансирует расход теплоносителя.

Однако у гидрострелки есть и недостатки:

увеличивает объем системы и время прогрева;
требует дополнительного места;
усложняет монтаж;
повышает стоимость оборудования и обслуживания;
снижает температурный напор (особенно актуально при использовании конденсационных котлов).

Поэтому многие владельцы домов и инженеры отдают предпочтение системам отопления без гидрострелки. Такие системы требуют более тщательного расчета, но позволяют добиться высокой эффективности при меньших затратах.

Когда обвязка котельной без гидрострелки оправдана

Система отопления без гидравлического разделителя вполне жизнеспособна, но требует соблюдения определённых условий:

Один котел – особенно настенный газовый с циркуляционным насосом.
Сравнительно небольшая отапливаемая площадь – до 200–250 м².
Ограниченное количество контуров – не более 2–3.
Сбалансированная система – с минимальными перепадами по расходу.
Установленные термоголовки или погодозависимая автоматика – для точной регулировки.
Современные насосы с электронным управлением – способны адаптироваться к изменению сопротивления.

Если эти условия соблюдены, можно обойтись без гидрострелки, сделав обвязку по альтернативной схеме.

Основные схемы обвязки котельной без гидрострелки

Существует несколько подходов к обвязке котла без использования гидрострелки. Ниже приведены основные и наиболее распространённые варианты.

Последовательная обвязка

Один из самых простых вариантов. В котловом контуре установлен насос, от которого последовательно запитаны все потребители: радиаторы, бойлер косвенного нагрева, теплые полы.

Плюсы:

простота;
минимум оборудования;
дешевизна монтажа.

Минусы:

риск перегрева отдельных контуров;
сложность в регулировке;
неравномерное распределение тепла.

Этот вариант подходит только для небольших домов с минимальным количеством отопительных контуров.

Обвязка с коллектором (гребёнкой)

Наиболее популярный и универсальный вариант. После котла устанавливается коллектор, от которого отходят отдельные ветви: радиаторное отопление, теплые полы, бойлер.

Каждый контур оснащается своим насосом и запорной арматурой.

Преимущества:

независимая работа контуров;
удобная регулировка;
возможность автоматизации;
высокая эффективность.

Недостатки:

требуется точный гидравлический расчет;
возможна разбалансировка при ошибках в проектировании;
необходимо использовать насосы с регулировкой.

Важно соблюдать равенство расхода между подачей и обраткой, чтобы избежать перегрузки одного из контуров.

Тёплый пол через смесительный узел

Если теплый пол является частью системы, его нельзя напрямую подключать к высокотемпературной подаче. В этом случае устанавливается смесительный узел с трехходовым клапаном, который понижает температуру теплоносителя за счет подмеса из обратки.

Компоненты узла:

насос;
трехходовой клапан с термоголовкой или сервоприводом;
байпас;
обратные клапаны.

Такой подход позволяет интегрировать тёплый пол в систему без гидрострелки, сохранив контроль температуры и давления.

Важные правила и рекомендации при проектировании

Чтобы система работала эффективно без гидрострелки, необходимо придерживаться следующих принципов:

Точный гидравлический расчет

Подбор диаметров труб, мощностей насосов и балансировка контуров – ключ к стабильной работе. Не должно быть существенных различий по сопротивлению между ветвями.

Использование насосов с регулируемой скоростью

Современные циркуляционные насосы с автоматическим управлением (например, Grundfos Alpha или Wilo) автоматически подстраиваются под нужный расход.

Балансировочные клапаны на каждом контуре

Они позволяют вручную или автоматически выровнять поток в каждом ответвлении и предотвратить «перетекание» теплоносителя в короткие ветки.

Установка воздухоотводчиков и фильтров

Система без гидрострелки более чувствительна к завоздушиванию и загрязнению. Обязательны: грязевик на обратке, автоматические воздухоотводчики на коллекторе и котле.

Температурные датчики и автоматика

Для контроля и коррекции работы системы необходимо установить датчики температуры и термостатические клапаны, особенно на подаче к тёплому полу и бойлеру.

Возможные ошибки и их последствия

Ошибка 1: Подключение разных контуров без учета гидравлического сопротивления.

Результат: один контур «забирает» всё тепло, остальные недополучают.

Ошибка 2: Несогласованность насосов.

Результат: один насос может «тянуть» через другой контур, вызывая обратное движение.

Ошибка 3: Отсутствие обратных клапанов.

Результат: циркуляция по замкнутому кругу, сбои в работе теплых полов.

Ошибка 4: Малый диаметр труб.

Результат: высокое сопротивление, недостаточная циркуляция.

Ошибка 5: Нет термозащиты бойлера.

Результат: перегрев, выход из строя, риск обваривания.

Когда всё-таки стоит использовать гидрострелку

Даже при всех преимуществах систем без гидрострелки, в ряде случаев её установка может быть оправданной:

площадь отопления более 250–300 м²;
используется несколько (4 и более) независимых контуров;
есть резервный котел (твёрдотопливный, электрический и т.д.);
используются котлы с высокими перепадами давления;
установка предполагает нестабильные потоки.

В таких системах гидравлический разделитель выступает в роли необходимого элемента безопасности и надёжности.

Заключение

Обвязка котельной без гидрострелки – это эффективное решение для частного дома, позволяющее сэкономить на оборудовании и повысить КПД системы. Однако такое решение требует грамотного подхода к проектированию, расчёту и подбору компонентов.

При правильной реализации можно добиться устойчивой, надёжной и комфортной работы системы отопления на протяжении многих лет без применения громоздкой гидрострелки. Главное – не упрощать процесс проектирования и не экономить на критически важных элементах: насосах, арматуре, балансировке и защите от перегрева.

Тщательно спроектированная обвязка без гидрострелки – это выбор тех, кто ценит эффективность, надёжность и компактность инженерных решений.
