Обследование вентиляции: когда его заказывают и что остаётся на руках

Система смонтирована, акты подписаны, а через месяц в переговорной к обеду нечем дышать.

Начинается переписка. Монтажники отвечают, что всё сделано по проекту, собственник отвечает, что дышать нечем, и спор упирается в отсутствие цифр. Ни одна сторона не может показать, сколько кубометров воздуха реально приходит в помещение и сколько уходит. Проект фиксирует намерение, а не результат.

Цифры появляются после инструментального замера. Когда одних ссылок на проект недостаточно, экспертиза вентиляции позволяет проверить, как система работает фактически: расход воздуха снимают по каждой решётке и сопоставляют с предусмотренными проектом значениями.

Четыре повода вызвать инженера с приборами

Приёмка после монтажа. Пока не подписан последний акт и не закрыт остаток оплаты, у заказчика есть рычаг. После подписания рычаг исчезает.
Спор с подрядчиком по гарантии. Претензия без протокола замеров остаётся мнением одной стороны.
Жалобы персонала на духоту, запахи из соседних помещений, сквозняк у рабочих мест.
Подготовка к проверке или к вводу объекта в эксплуатацию, когда нужен паспорт системы и подтверждённые расходы.

Что именно замеряют

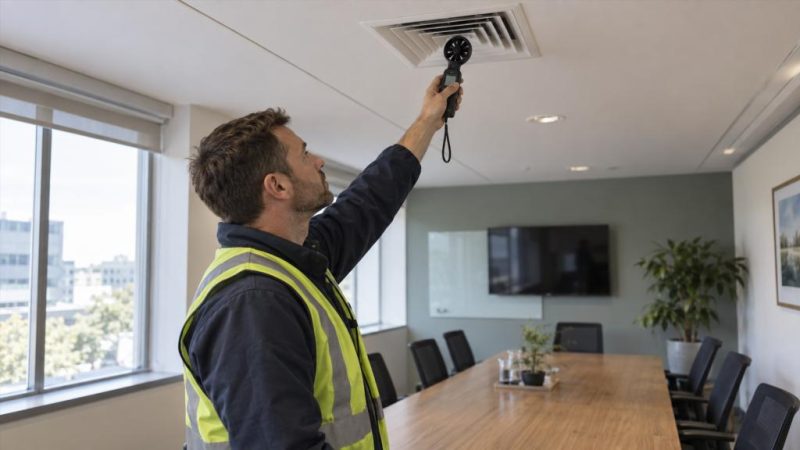

Базовая процедура — расход воздуха на решётках и в сечениях воздуховодов. Скорость потока на выходе диффузора снимают крыльчатым анемометром, в магистральном канале работают трубкой Пито с дифманометром: она даёт динамическое давление, из которого считается скорость, а дальше расход в м³/ч по площади сечения.

Полученную цифру сравнивают с проектной. Допустимым отклонением по расходу принято считать порядка 10% в меньшую сторону и до 20% в большую. На практике разброс оказывается кратно шире.

Отдельно снимают перепад давления на фильтрах. Чистая карманная секция класса G4 даёт 50–70 Па, замена по регламенту нужна при 200–250 Па. Если манометр показывает 180 Па на фильтре, поставленном полгода назад, дальше можно не искать: приток задушен именно здесь.

Кратность воздухообмена считают уже из полученных расходов и объёма помещения. Для офиса открытой планировки ориентир 2–3 обмена в час, для горячего цеха ресторана 20 и выше, а для санузла нормируют не кратность, а фиксированные 25–50 м³/ч на прибор.

Откуда берётся расхождение в 20–40%

Это самая частая находка. Проект считался под 4000 м³/ч, прибор показывает 2600. Причины скучные и почти всегда механические.

Незакрытые монтажные проёмы и забытые заглушки на ответвлениях: воздух уходит в подшивной потолок, не доходя до помещения.
Неплотности фланцевых соединений и разошедшийся шинорейк; на длинной магистрали это десятки процентов утечки.
Дроссель-клапаны, которые никто не трогал после монтажа: ближние к вентилятору ветки забирают воздух, дальние остаются голодными.
Ослабший ремень клиноремённой передачи — колесо крутится медленнее паспортного, напор падает по квадрату оборотов.
Гибкие воздуховоды, растянутые не полностью или уложенные с перегибом: сопротивление участка вырастает в разы.

Отсюда вытекает проверка герметичности. Участок сети заглушают, подают избыточное давление и меряют утечку, а результат сравнивают с нормативом класса герметичности: от A до D, где каждый следующий класс допускает утечку втрое меньше предыдущего. Общеобменные системы делают по классу B, чистые помещения и дымоудаление требуют C или D.

Шум, тепловизор и камера в канале

Жалоба «гудит» проверяется шумомером в точке постоянного пребывания людей. Для отдельного кабинета ориентир около 40 дБА днём, для открытого офиса допускают до 50, для палаты или спальни планка жёстче — 35. Превышение на 6–8 дБА воспринимается как вдвое более громкий звук, и списать его на впечатлительность сотрудников не выйдет.

Источник ищут по спектру. Низкие частоты выдают дисбаланс рабочего колеса или вибрацию, переданную на строительные конструкции; средние и высокие означают свист в неплотностях и завышенную скорость потока в узком сечении. В магистрали скорость выше 6 м/с почти гарантированно слышно, в ответвлении к решётке предел ниже, около 3 м/с.

Тепловизор берут, когда счета за отопление растут без понятной причины. Он показывает неизолированные участки транзитных воздуховодов, разрывы изоляции на отводах, обмерзание секции водяного нагревателя и подсос холодного воздуха через неплотно закрывающийся клапан.

Камеру на штанге запускают в канал при подозрении на посторонние предметы. Находят строительный мусор, оставленный при монтаже, слой жировых отложений в вытяжке кухни толщиной под сантиметр, сплющенный при заливке стяжки гибкий участок, птичьи гнёзда у выброса на кровле.

Что остаётся на руках

Отчёт стоит требовать комплектом документов, а не письмом с выводами.

Протокол замеров: точка, прибор с номером и датой поверки, проектное значение, фактическое, отклонение в процентах.
Дефектная ведомость, где каждый дефект привязан к месту, причине и способу устранения.
Схема системы с фактическими расходами по всем веткам: по ней видно, какая часть здания недополучает воздух.
Заключение с приоритетом работ — что чинить сейчас, что откладывается до сезонного обслуживания.

Протокол с поверенными приборами становится документом, на который ссылаются в претензии. Формулировка «в помещении душно» не доказывает ничего. Строка «расход по проекту 850 м³/ч, факт 510 м³/ч, отклонение 40%» переводит спор из области ощущений в область обязательств подрядчика, а при действующей гарантии на монтаж заставляет переделывать за свой счёт.

Паспорт системы

Это отдельный документ, который спрашивают при проверках и при вводе объекта в эксплуатацию. В нём фиксируют состав оборудования, характеристики вентилятора и нагревателя, схему сети, результаты аэродинамических испытаний и таблицу расходов по каждому помещению.

Паспорт заводится один раз и живёт вместе с системой: в него вносят замены оборудования, выполненные регулировки и очередные испытания. Без него объект не сдать, а при пожарной или санитарной проверке отсутствие паспорта на приточно-вытяжную установку превращается в готовое замечание в акте.

Выезд с приборами на офис средних размеров занимает рабочий день, на производственный корпус с десятком установок уходит три-четыре дня. Отчёт приходит примерно через неделю: сами замеры делаются быстро, а обработка данных и сведение схемы требуют времени.
