Как восстановить вал-шестерню по повреждённому образцу

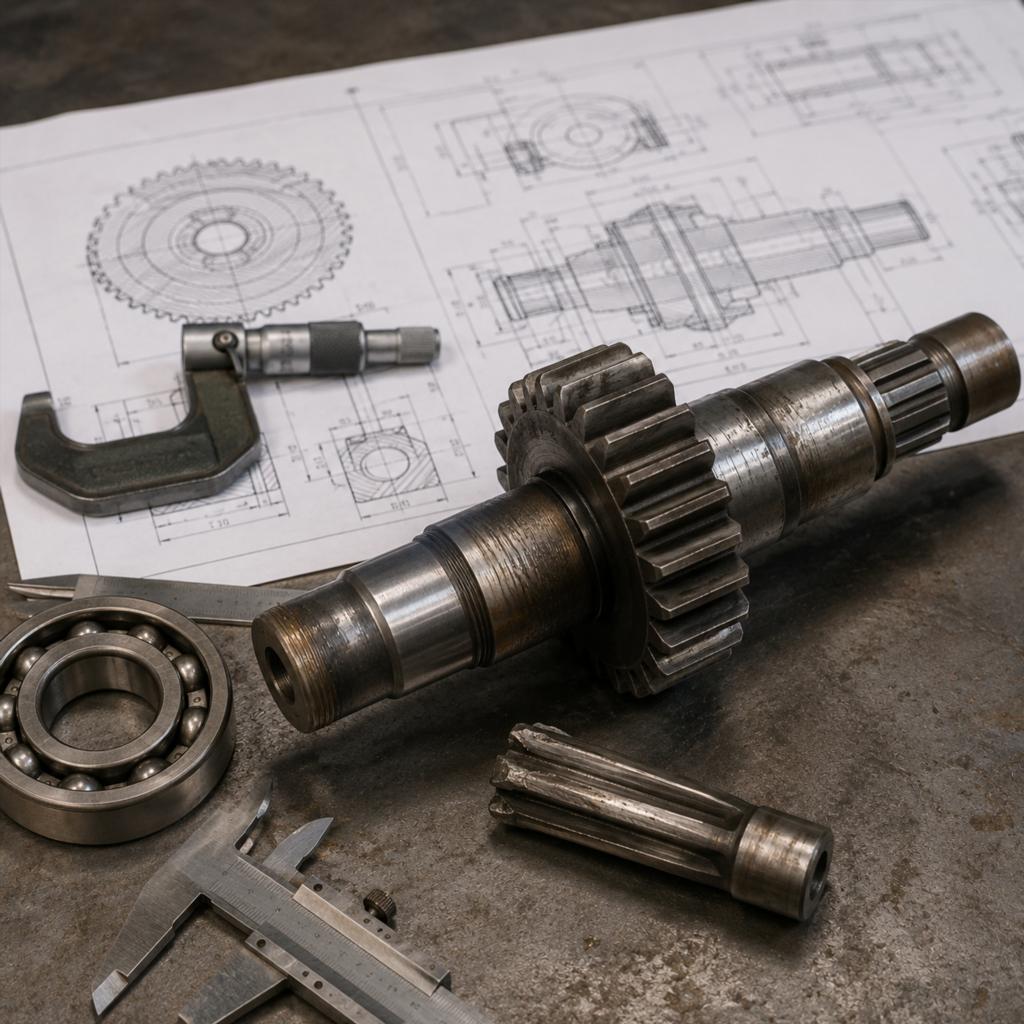

Вал-шестерня сочетает функции опорного вала и зубчатого колеса. На одной детали одновременно расположены посадочные шейки, упорные торцы, резьбы, шпоночные или шлицевые участки и зубчатый венец. Повреждение любого из этих элементов может нарушить работу редуктора или привода, а отсутствие оригинального чертежа заметно усложняет изготовление замены.

Для восстановления используют сохранившийся образец, размеры сопряжённых элементов и сведения о режиме работы механизма. При передаче задания в профильные производства, такие как https://zub-x.ru/, важно приложить не только повреждённую вал-шестерню, но и данные о подшипниках, ответном колесе, способе крепления и характере поломки. Простое копирование фактических размеров часто приводит к ошибке, поскольку изношенная деталь уже отличается от исходной.

Почему вал-шестерню нельзя копировать как обычный вал

У обычного вала основное внимание уделяют диаметрам шеек, посадкам, резьбам, пазам и биению. В вал-шестерне к этим требованиям добавляются параметры зубчатого венца. Его положение должно быть согласовано с осью вращения, посадочными поверхностями и ответной шестернёй.

Даже небольшое отклонение способно привести к следующим последствиям:

неравномерному контакту зубьев;
повышенному шуму;
локальному перегреву;
ускоренному износу подшипников;
вибрации;
сколам и выкрашиванию зубчатого венца;
затруднённой сборке узла.

Изношенный образец сохраняет общую конструкцию, но не всегда отражает исходную геометрию. Посадочные шейки уменьшаются, зубья истончаются, торцы получают выработку, а сам вал может изгибаться. Все эти изменения необходимо отделить от номинальных параметров.

Что нужно собрать до демонтажа

Часть информации теряется сразу после разборки механизма. До снятия вал-шестерни желательно зафиксировать её положение в узле, расположение подшипников, стопорных элементов, шайб и дистанционных втулок.

Полезно сделать фотографии с нескольких сторон и отметить:

направление вращения;
расположение зубчатого венца относительно корпуса;
положение ответной шестерни;
способ осевой фиксации;
места установки подшипников;
расположение уплотнений;
наличие регулировочных колец;
положение шпонок или шлицев;
следы утечки и перегрева.

Если деталь разрушилась на несколько частей, нужно сохранить все фрагменты. Отколовшийся зуб, участок ступицы или часть шейки могут содержать неповреждённые поверхности, по которым восстанавливают размеры.

Какие данные об эксплуатации имеют значение

Конструкция и материал вал-шестерни зависят от рабочих условий. Для анализа полезны частота вращения, передаваемый крутящий момент, продолжительность непрерывной работы, наличие реверса и ударных нагрузок.

Также фиксируют:

тип смазки;
рабочую температуру;
частоту пусков;
случаи заклинивания;
уровень вибрации;
характер шума перед остановкой;
срок службы детали;
проводившиеся ранее ремонты.

Эти сведения помогают понять, является ли повреждение следствием естественного износа или возникло из-за перегрузки, нарушения смазки либо неправильной сборки.

Как осматривать повреждённый образец

Перед измерениями деталь очищают от рыхлой грязи и избытка масла. Не следует шлифовать поверхности, стачивать заусенцы и удалять следы контакта абразивным инструментом. Такие действия могут уничтожить признаки, по которым определяется причина разрушения.

Осмотр начинают с общего состояния. Проверяют, нет ли заметного изгиба, трещин, следов перегрева и пластической деформации. Затем отдельно исследуют зубчатый венец, посадочные шейки, торцы, резьбы, пазы и места переходов между диаметрами.

Что можно понять по характеру повреждения

Равномерный износ зубьев по всей ширине чаще связан с длительной эксплуатацией. Повреждение только одного края венца может указывать на перекос осей или неправильное положение ответной шестерни.

Выкрашивание рабочей поверхности зубьев возникает при контактной усталости. Задиры часто сопровождают недостаток смазки, перегрев или слишком малый боковой зазор. Скол нескольких соседних зубьев возможен после ударной нагрузки или заклинивания передачи.

Трещины на валу нередко появляются возле резкого перехода между диаметрами, шпоночного паза или резьбы. Эти зоны создают концентрацию напряжений. Если образец разрушился именно там, одной точной копии может быть недостаточно — потребуется проверить конструкцию перехода и фактическую нагрузку.

Восстановление геометрии вала

Измерение начинают с участков, которые сохранились лучше всего. Диаметры проверяют в нескольких сечениях и направлениях, поскольку износ может быть неравномерным.

Для каждой ступени определяют:

номинальный диаметр;
длину;
положение относительно общей базы;
наличие конусности;
овальность;
шероховатость;
следы посадки;
радиусы переходов.

Особое внимание уделяют шейкам под подшипники. Их исходный размер часто удаётся установить по маркировке подшипника и характеру посадки. Если внутреннее кольцо вращалось вместе с валом, требования к натягу будут отличаться от условий, при которых кольцо оставалось неподвижным относительно нагрузки.

Биение и прямолинейность

Даже при правильных диаметрах вал-шестерня не будет нормально работать, если её ось искривлена. Деталь устанавливают в центрах или на призмах и проверяют радиальное биение индикатором.

Измерения проводят на нескольких участках:

посадочных шейках;
поверхности зубчатого венца;
упорных торцах;
участках под уплотнения;
резьбовых концах.

Высокое биение зубчатого венца может быть связано не только с изгибом вала, но и с нарушением соосности при первоначальном изготовлении или деформацией после перегрева.

Восстановление параметров зубчатого венца

Зубчатую часть нельзя описать только наружным диаметром и числом зубьев. Для изготовления необходимо определить полный набор параметров зацепления.

К ним относятся:

модуль;
число зубьев;
угол давления;
ширина венца;
направление зубьев;
угол наклона;
коэффициент смещения;
диаметр вершин;
диаметр впадин;
класс точности;
параметры бокового зазора.

Для прямозубой передачи часть данных рассчитывают по измерениям и числу зубьев. С косозубыми, коническими и червячными передачами работа сложнее. Там необходимо учитывать направление винтовой линии, межосевое расстояние и геометрию ответного элемента.

Зачем проверять ответную шестерню

Параметры вал-шестерни восстанавливают не изолированно. Состояние ответного колеса показывает, каким было фактическое зацепление.

Если зубья второго элемента сильно изношены, изготовленная замена будет работать с неправильным контактом. Нагрузка сосредоточится на небольшой площади, что ускорит разрушение новой детали.

Ответную шестерню проверяют на:

износ профиля;
трещины;
сколы;
радиальное биение;
люфт на валу;
состояние ступицы;
равномерность пятна контакта;
твёрдость зубьев.

При критическом износе может потребоваться изготовление всей пары. Замена одной вал-шестерни оправданна только при допустимом состоянии сопряжённого элемента.

Как определяют материал

По внешнему виду невозможно надёжно установить марку стали. Для исследования применяют спектральный анализ, измерение твёрдости и, при необходимости, металлографический контроль.

Материал вал-шестерни должен сочетать несколько свойств. Вал воспринимает кручение и изгиб, а зубчатый венец испытывает контактные нагрузки и трение. Слишком мягкий металл быстро износится, а чрезмерно хрупкий может разрушиться после удара.

При выборе учитывают:

прочность;
вязкость;
сопротивление усталости;
износостойкость;
прокаливаемость;
обрабатываемость;
рабочую температуру;
совместимость с ответной шестернёй.

Если точную марку определить невозможно, подбирают аналог по механическим свойствам и режиму работы. Простая замена на более твёрдую сталь не всегда улучшает ресурс. Разница в твёрдости между сопряжёнными элементами должна оставаться контролируемой.

Роль термообработки

Рабочие свойства вал-шестерни часто формируются не только составом стали, но и последующей термообработкой. Зубчатый венец может иметь твёрдый поверхностный слой и более вязкую сердцевину.

Для этого применяют:

цементацию;
азотирование;
объёмную закалку;
поверхностную закалку;
улучшение;
закалку с отпуском.

Твёрдость измеряют на зубьях, шейках и торцах. Если показатели заметно различаются, это может указывать на локальное упрочнение.

После термообработки возможна небольшая деформация, поэтому точные посадочные поверхности часто оставляют с припуском и окончательно шлифуют после закалки.

Как готовят рабочий чертёж

Измерения и результаты анализа переводят в полноценную техническую документацию. Чертёж должен отражать не фактическое состояние старой детали, а восстановленные номинальные параметры.

В документе указывают:

геометрию всех ступеней;
параметры зубчатого венца;
размеры резьб и пазов;
материал;
допуски;
шероховатость;
требования к биению;
радиусы переходов;
термообработку;
твёрдость;
контрольные операции.

Для вал-шестерни особенно важна привязка всех поверхностей к общей оси. Посадочные шейки, зубчатый венец и торцы должны быть согласованы между собой, а не обработаны как независимые элементы.

Какие допуски требуют особого внимания

Жёсткие требования назначают для поверхностей, влияющих на вращение и зацепление:

посадок под подшипники;
зубчатого венца;
упорных торцов;
мест установки уплотнений;
шлицевых и шпоночных соединений;
резьбовых участков, фиксирующих узел.

Не следует задавать одинаково высокую точность для всех размеров. Вспомогательные поверхности могут иметь более широкие допуски, если они не участвуют в посадке и передаче нагрузки.

Как выбирают технологию изготовления

Маршрут зависит от размера детали, материала, типа зубьев и требований к точности. Заготовкой может служить прокат или поковка. Для нагруженной вал-шестерни поковка часто предпочтительнее, поскольку структура металла лучше соответствует направлению нагрузок.

Общая последовательность может включать:

подготовку заготовки;
черновое точение;
обработку центровых отверстий;
формирование ступеней;
нарезание резьб и пазов;
зубообработку;
термообработку;
шлифование посадочных шеек;
финишный контроль.

Зубчатый венец обрабатывают до или после отдельных операций в зависимости от выбранной технологии. Если после закалки требуется шлифование зубьев, это закладывают в маршрут заранее.

Почему важно найти причину поломки

Изготовление точной копии не гарантирует долгой работы, если повреждение возникло из-за неисправности узла.

Перед установкой новой детали проверяют:

подшипники;
посадочные места в корпусе;
межосевое расстояние;
состояние смазки;
систему подачи масла;
балансировку вращающихся элементов;
крепление корпуса;
состояние ответной шестерни;
величину бокового зазора.

Перекос валов, разбитые посадки подшипников или загрязнённая смазка способны быстро вывести из строя даже правильно изготовленную вал-шестерню.

Контроль готовой детали

После изготовления проверяют не только основные размеры, но и взаимное положение всех рабочих поверхностей. Контроль проводят до установки в механизм.

Проверке подлежат:

диаметры шеек;
длины ступеней;
прямолинейность;
радиальное биение;
торцевое биение;
параметры зубьев;
ширина венца;
положение зубчатой части относительно оси;
твёрдость;
шероховатость.

Для зубчатого венца измеряют шаг, профиль и отклонения по окружности. При необходимости выполняют контроль на специализированном оборудовании.

Пробная сборка

До запуска вал-шестерню устанавливают в подшипники и проверяют свободу вращения. Затем оценивают зацепление с ответным колесом.

Контролируют:

боковой зазор;
пятно контакта;
отсутствие заеданий;
осевое положение;
плавность вращения;
затяжку фиксирующих элементов.

После сборки механизм запускают без полной нагрузки. Следят за шумом, вибрацией, температурой подшипников и состоянием смазки. Нагрузку увеличивают постепенно.

Типичные ошибки при восстановлении

Проблемы часто появляются ещё на этапе измерений. Изношенные размеры принимают за номинальные, а зубчатый венец исследуют без ответной шестерни.

К распространённым ошибкам относятся:

копирование деформированного образца;
измерение только наружного диаметра зубьев;
игнорирование биения;
выбор материала без анализа;
отказ от проверки термообработки;
отсутствие сведений о нагрузке;
передача образца без подшипников и сопряжённых элементов;
установка новой детали в изношенный корпус;
запуск сразу под максимальной нагрузкой.

Ещё одна ошибка — изменение конструкции без расчёта. Увеличение диаметра, глубины закалки или твёрдости может повлиять на напряжения, балансировку и работу всей передачи.

Когда восстановление по образцу нецелесообразно

Изготовление вал-шестерни по повреждённой детали оправданно, если её основные параметры можно восстановить с достаточной точностью. Иногда исходных данных слишком мало.

От работы может потребоваться отказаться, если:

зубчатый венец разрушен почти полностью;
отсутствует ответная шестерня;
вал получил сильную пластическую деформацию;
невозможно определить материал;
корпус и посадки имеют критический износ;
оборудование не соответствует требованиям безопасности;
стоимость восстановления сопоставима с заменой всего узла.

Решение принимают после обследования механизма. Локальная замена не имеет смысла, если редуктор изношен целиком и не способен удерживать расчётные зазоры.

Заключение

Восстановление вал-шестерни по повреждённому образцу требует анализа всей детали, а не только зубчатого венца или посадочных шеек. Необходимо определить исходную геометрию, параметры зацепления, материал, термообработку и требования к соосности.

Сохранившийся образец дополняют измерениями ответной шестерни, подшипников, корпуса и других сопряжённых элементов. Одновременно выясняют причину разрушения, чтобы новая деталь не повторила судьбу старой.

Результатом становится рабочий чертёж с восстановленными номинальными размерами и техническими требованиями. После изготовления вал-шестерню проверяют по геометрии, твёрдости, биению и качеству зацепления, а оборудование вводят в работу с постепенным увеличением нагрузки.
