Как согласовать пол, фундамент и наружные коммуникации частного дома

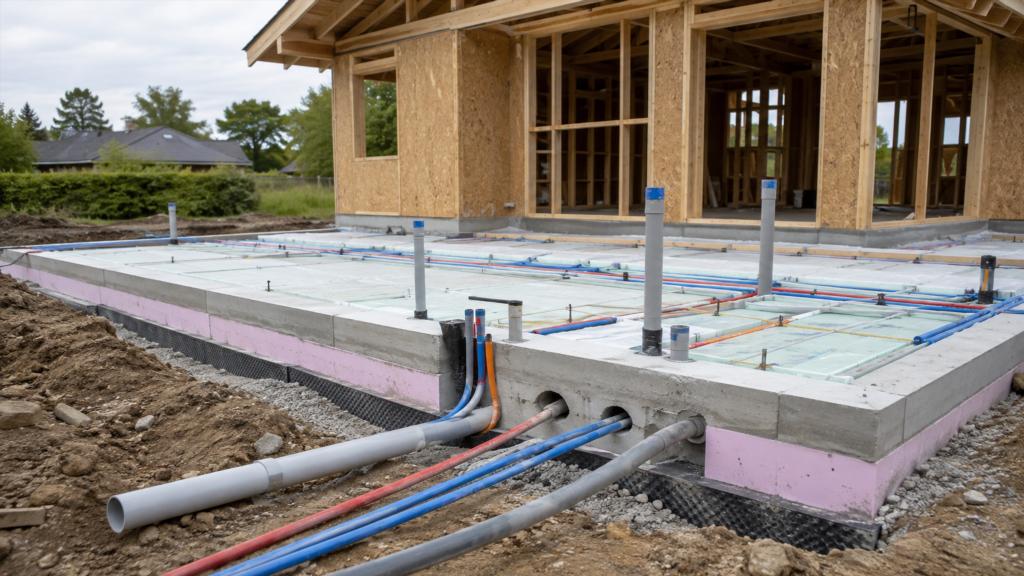

В частном доме пол связан не только с отделкой. Через основание проходят канализация, водопровод, электрические вводы и иногда воздуховоды. Снаружи эти линии продолжаются к скважине, септику, дренажу и другим сооружениям. Если каждый раздел проектировать отдельно, отверстия оказываются не там, где нужны, трубы пересекают несущие элементы, а доступ к соединениям исчезает после стяжки.

Собрать единую схему до фундамента

На одном плане отмечают фундамент, стены, балки, мокрые зоны, котельную и наружные инженерные объекты. Для каждой коммуникации указывают диаметр, высотную отметку, уклон, защитную гильзу и точку обслуживания.

Особенно важна самотечная канализация. Её положение нельзя свободно менять после устройства плиты или ростверка. Слишком высокий выпуск может потребовать подъёма пола, а слишком низкий — неоправданно глубокого монтажа наружной системы.

В деревянном перекрытии отверстия в балках выполняют только в допустимых зонах. Нельзя ослаблять несущий элемент ради удобного поворота трубы. Если трасса конфликтует с конструкцией, меняют планировку или предусматривают инженерный короб.

Зафиксировать отметки чистого пола

Проектирование ведут от уровня готового покрытия. Ниже раскладывают толщину плитки, клея, стяжки, утеплителя и несущей части. Тогда становится понятно, на какой высоте должны находиться выводы воды, канализации и отопления.

Во влажных помещениях учитывают гидроизоляцию и уклоны. Трап, порог и уровень соседней комнаты согласуют заранее. Попытка создать уклон только клеевым слоем ухудшает качество отделки и может поднять пол выше дверного проёма.

Разделить скрываемые и обслуживаемые узлы

Цельная труба может проходить в конструкции, если это допускает проект, но соединения, фильтры, краны и ревизии должны оставаться доступными. Коллектор не размещают за неразборной мебелью, а канализационную ревизию — под ванной без люка.

Полезно составить карту скрытых линий. Перед закрытием делают фотографии с рулеткой и привязкой к стенам. Исполнительная схема пригодится при монтаже кухни, перегородки или оборудования: сверление вслепую может повредить трубу или кабель.

Согласовать внутреннюю и наружную канализацию

Точка выхода из дома, уклон трубы и отметка входа в установку образуют единую высотную цепочку. На длинной трассе накапливается перепад, поэтому расположение оборудования выбирают с расчётом, а не только по свободному месту.

При планировании автономной канализации учитывают число жильцов, характеристики грунта, сезонный уровень воды и способ отвода очищенной воды. Подробнее о системах очистки можно узнать по техническим параметрам оборудования: от них зависят глубина подключения, расположение отверстий в фундаменте и компоновка системы на участке.

Наружную трубу защищают от просадки и промерзания согласно проекту. Повороты делают обслуживаемыми. Ливневый водоотвод и дренаж фундамента не подключают к бытовой канализации без рассчитанного решения, поскольку дождевой приток способен многократно превысить обычную нагрузку.

Учесть отопление пола

Тёплый пол добавляет трубы или кабели в уже насыщенную конструкцию. Контуры раскладывают после фиксации мебели, сантехники и перегородок. Под стационарным оборудованием нагрев может быть не нужен или ограничен производителем.

Пересечения с водопроводом и канализацией показывают на чертеже. Температурное воздействие, деформационные швы и допустимый радиус изгиба учитывают для каждого материала. Коллектор располагают так, чтобы длины контуров оставались разумными и был доступ к регулировке.

Предусмотреть ввод воды и защиту от протечек

Водопроводный ввод защищают гильзой и герметизируют подходящим узлом. Внутри дома устанавливают запорную арматуру, фильтры и при необходимости систему контроля протечек. Датчики размещают возле потенциальных источников воды, а исполнительные устройства проверяют до закрытия отделки.

Если дом используется сезонно, должна быть понятна процедура слива и консервации. Трубы прокладывают без случайных карманов, где останется вода. Для постоянно отапливаемого дома важны защита наружного участка и стабильность электроснабжения насосного оборудования.

Проверить основание до стяжки

Перед скрытием коммуникаций проводят испытания. Водопровод проверяют давлением, канализацию — проливом и контролем уклонов, электрические линии — измерениями по регламенту. Результаты фиксируют до заливки.

Основание очищают, проходки герметизируют, а трубы защищают от перемещения. Стяжка не должна опираться на случайно выступающий фитинг или жёстко зажимать узел, которому требуется компенсация температурного движения.

Организовать взаимодействие подрядчиков

На объекте назначают одного ответственного за совмещение разделов. Фундаментная бригада должна получить чертёж закладных, сантехник — конструктив пола, а электрик — план мокрых зон и оборудования. Устные договорённости дополняют актуальными схемами.

Перед переходом к следующему этапу проводят совместную приёмку. Она занимает меньше времени, чем поиск причины после отделки. Если проект меняется, новые отметки сразу переносят во все связанные разделы.

Согласованные коммуникации незаметны в готовом доме — и это хороший результат. Пол остаётся ровным, несущие элементы не ослаблены, ревизии доступны, а наружная система подключается без лишних насосов и переделки фундамента. Такой результат достигается не запасом материалов, а точной координацией до начала скрытых работ.
