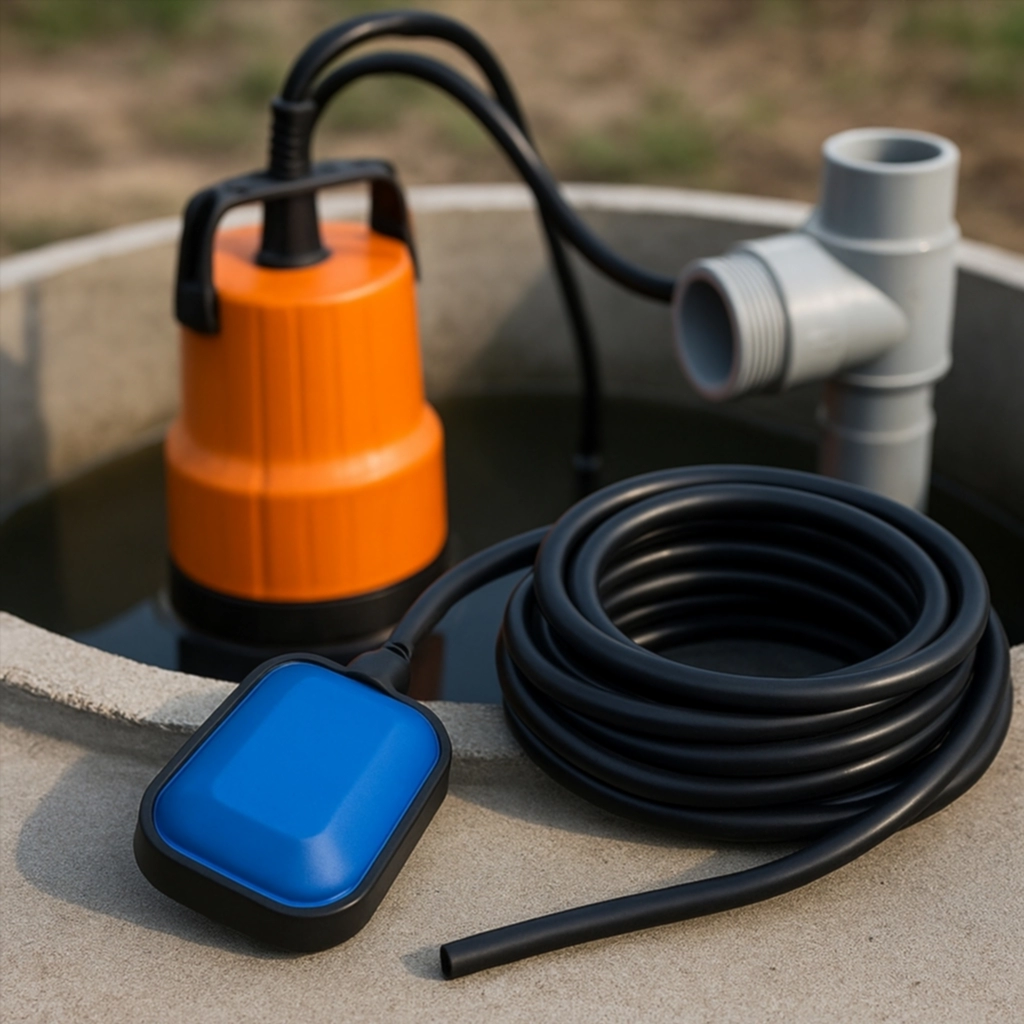

Кабель для поплавкового выключателя: как выбрать, подключить и безопасно эксплуатировать

Поплавковые выключатели — незаменимые устройства в системах водоснабжения, канализации и дренажа. Они используются для автоматического контроля уровня жидкости и запуска/остановки насосного оборудования. Однако эффективность и безопасность их работы во многом зависит от правильного выбора и подключения кабеля. В этой статье мы подробно рассмотрим, какой кабель нужен для поплавкового выключателя, как его правильно подключить, какие требования предъявляются к нему с точки зрения электротехники и безопасности, а также какие ошибки стоит избегать.

Что такое поплавковый выключатель и зачем ему нужен кабель

Поплавковый выключатель (или датчик уровня) представляет собой устройство, реагирующее на уровень жидкости в резервуаре. Принцип его действия прост: при изменении уровня жидкости поплавок поднимается или опускается, замыкая или размыкая контакты внутри корпуса выключателя. Это может быть использовано для включения или выключения насоса, открытия клапанов, подачи сигнала на контроллер и т.д.

Кабель для поплавкового выключателя играет роль не только средства передачи электрического сигнала, но и элемента, на котором физически держится поплавок. Поэтому он должен отвечать одновременно электротехническим, механическим и гидроизоляционным требованиям.

Основные требования к кабелю

Герметичность и влагозащита

Кабель будет постоянно находиться в контакте с водой или иной жидкостью. Это может быть чистая вода, сточные воды, технические жидкости. Поэтому оболочка должна быть полностью герметичной и устойчивой к воздействию воды, особенно при длительном погружении. В большинстве случаев используют кабели с оболочкой из ПВХ, полиуретана или резины, устойчивых к воздействию воды и химически агрессивных веществ.

Гибкость

Поплавковый выключатель должен свободно перемещаться, следуя уровню воды. Жесткий кабель может ограничивать движения поплавка, что приведет к некорректной работе системы. Особенно это актуально для моделей с механическим принципом действия (без электронного управления). Поэтому при выборе необходимо учитывать радиус изгиба и устойчивость к многократным изгибам.

Электрическая прочность и сечение

Сечение жил должно соответствовать нагрузке. В бытовых условиях чаще всего используется кабель сечением 0.75 мм² или 1 мм² на напряжение 220–250 В. Однако в случае подключения мощного оборудования (например, насосов на 2–3 кВт) может потребоваться и кабель сечением 1.5–2.5 мм². Число жил — обычно 2 или 3 (фаза, ноль и заземление).

Температурная устойчивость

Если поплавок используется в емкости с горячей водой (например, в системах отопления), температура жидкости может достигать 60–80 °C. В этом случае следует подбирать кабель с термостойкой изоляцией.

Химическая устойчивость

Если поплавковый выключатель работает в агрессивной среде (например, в септике, канализационном колодце или с химически активными жидкостями), необходимо удостовериться, что материал изоляции устойчив к воздействию этих веществ.

Типы кабелей, применяемые с поплавковыми выключателями

Плоские резиновые кабели (H05RN-F, H07RN-F)

Это наиболее распространенные типы гибких водостойких кабелей. Они устойчивы к воздействию воды, подходят для погружения и обладают достаточной механической прочностью. Маркировка H05 означает номинальное напряжение до 300/500 В, H07 — до 450/750 В. Оболочка — резиновая или из эластомера.

Кабель с полиуретановой оболочкой

Идеален для агрессивных сред и долговременного погружения. Имеет высокую устойчивость к истиранию и воздействию нефти, масел, канализационных вод. Используется в промышленных условиях и дорогих бытовых системах.

ПВХ-кабели (например, NYM)

Обычно не рекомендуется для погружения, так как ПВХ плохо переносит длительное воздействие влаги и деформируется при низких температурах. Однако может использоваться во внешней разводке при условии защиты от воды.

Как выбрать кабель: алгоритм

Определите мощность подключаемого оборудования. Это нужно для расчета сечения жил.
Уточните среду эксплуатации. Есть ли агрессивные химические соединения, температура жидкости, продолжительность погружения.
Рассчитайте длину кабеля с запасом. Он должен не только дотягиваться до контроллера или розетки, но и обеспечивать свободное перемещение поплавка.
Определите нужное количество жил. Если подключение идет через заземление — 3 жилы, если нет — достаточно 2.
Выбирайте только кабели с сертификатами соответствия и проверенной герметичностью. Особенно если кабель будет погружаться в воду на длительное время.

Как правильно подключить поплавковый выключатель

Подключение через насос:
Если поплавок управляет насосом напрямую, то он включается в разрыв фазного провода, идущего к двигателю насоса. При этом кабель от поплавка должен выдерживать ту же нагрузку, что и питающий насос.
Подключение через пускатель:
При использовании магнитного пускателя или реле поплавок подключается к управляющей цепи — это позволяет применять кабели с меньшим сечением и повышает безопасность.
Использование с реле контроля уровня:
Современные реле уровня могут подключать сразу несколько поплавков и работают с малым током — здесь можно использовать кабели с минимальным сечением (0.5 мм²), но все равно с водостойкой изоляцией.

Советы по монтажу

Никогда не используйте обычные бытовые кабели (ВВГ, ШВВП и пр.) для погружных поплавков — они не предназначены для эксплуатации во влажной среде.
Не удлиняйте поплавковый кабель скруткой — только герметичными муфтами или специальными водонепроницаемыми разъемами.
Не крепите поплавок к жесткому каркасу — оставьте кабелю свободу для перемещений.
Обязательно сделайте петлю, чтобы кабель не тянул поплавок вниз своим весом.
Если кабель должен проходить через стенки резервуара — применяйте гермовводы с IP67 и выше.

Распространенные ошибки при выборе и подключении

Использование сухопутных кабелей во влажной среде. Приводит к быстрому разрушению изоляции и короткому замыканию.
Неправильное сечение. Недостаточная толщина жил может привести к перегреву, особенно при прямом подключении насоса.
Отсутствие заземления. Увеличивает риск поражения током.
Механические повреждения. Кабель часто перетирается о бетонные стенки, острые кромки колодца. Необходимо использовать защитные гофры.
Некачественные муфты при наращивании длины. Ведет к потере герметичности и отказу оборудования.

Заключение

Кабель для поплавкового выключателя — это не просто элемент электросхемы, а важный компонент, от которого зависит бесперебойная работа всей системы управления уровнем жидкости. Выбор должен основываться на характеристиках среды, требований к надежности и электробезопасности. Правильно подобранный, грамотно смонтированный и обслуживаемый кабель обеспечит многолетнюю бесперебойную работу вашего оборудования без аварий и дорогостоящих ремонтов.
