Что такое магнитная дефектоскопия и где применяется

Магнитная дефектоскопия — это метод неразрушающего контроля, который используют для поиска поверхностных и близких к поверхности дефектов в ферромагнитных материалах. Речь идет о сталях, чугунах, железе, никелевых и кобальтовых сплавах, то есть о материалах, способных намагничиваться. Суть метода в том, что изделие вводят в магнитное поле, а затем по реакции магнитного порошка или суспензии выявляют участки, где нарушена сплошность металла. Если в детали есть трещина, непровар, волосовина, закат, флокен или иная несплошность, магнитный поток искажается, появляется поле рассеяния, и частицы собираются именно там, где находится подозрительная зона. Так дефект становится видимым без вскрытия, разреза и разрушения детали.

Этот метод ценят за сочетание чувствительности, скорости и практичности. Он позволяет обнаруживать опасные дефекты еще до того, как они приведут к отказу конструкции, утечке, аварии или ускоренному износу. Магнитный контроль давно занял прочное место в промышленной диагностике, ремонте, входном контроле материалов и приемке ответственных изделий. Его применяют там, где металл работает под нагрузкой, вибрацией, давлением, переменными температурами и циклической усталостью.

В чем физический смысл метода

Когда ферромагнитную деталь намагничивают, внутри нее формируется магнитный поток. Если материал сплошной и однородный, поток проходит без заметных возмущений. Если же на пути есть трещина, пористость, непровар или другое нарушение структуры, магнитные линии частично выходят на поверхность. В этой зоне образуется локальное поле рассеяния. На него и реагируют мелкие ферромагнитные частицы, нанесенные на поверхность изделия. Они концентрируются в месте утечки магнитного потока и формируют индикаторный рисунок. По нему специалист судит о наличии, расположении, протяженности и в ряде случаев ориентации дефекта.

Для получения надежного результата важно направление намагничивания. Наиболее хорошо выявляются дефекты, расположенные поперек магнитного потока. Если трещина идет параллельно силовым линиям, она может проявиться слабо или вовсе остаться незаметной. По этой причине ответственные детали часто контролируют в нескольких направлениях, меняя схему намагничивания.

Какие дефекты позволяет находить магнитная дефектоскопия

Метод особенно эффективен для обнаружения:

• поверхностных трещин;

• подповерхностных трещин небольшой глубины;

• непроваров и дефектов сварных соединений;

• закатов, волосовин и надрывов;

• флокенов;

• усталостных повреждений;

• технологических несплошностей после ковки, литья, штамповки и механической обработки.

Нужно учитывать важное ограничение: магнитная дефектоскопия не является универсальным способом контроля любых материалов. Она подходит только для ферромагнитных изделий. Алюминий, медь, аустенитные нержавеющие стали и многие немагнитные сплавы этим методом не контролируются. Для них выбирают другие способы неразрушающего контроля — ультразвук, вихретоковый метод, капиллярный контроль, радиографию и другие технологии.

Как выполняется магнитный контроль

Процедура обычно включает несколько этапов. Сначала поверхность очищают от грязи, плотной окалины, масла и всего, что может помешать контакту индикаторной среды с металлом. Затем деталь намагничивают. После этого наносят магнитные частицы — сухим способом или в виде суспензии. Полученные индикации осматривают при соответствующем освещении, фиксируют, оценивают по нормативам и при необходимости документируют. После завершения контроля изделие может быть размагничено, если остаточная намагниченность недопустима для дальнейшей эксплуатации, сборки или сварки.

Существует два распространенных подхода:

1. Метод приложенного поля. Магнитное поле подается в процессе нанесения частиц. Такой способ часто дает высокую чувствительность.

2. Метод остаточной намагниченности. Сначала изделие намагничивают, затем поле снимают и оценивают удерживаемую намагниченность. Этот способ применим не всегда и зависит от свойств материала.

По виду тока и схеме намагничивания различают продольное, циркулярное, локальное, контактное и бесконтактное намагничивание. Используют ярма, соленоиды, катушки, стационарные установки и переносные приборы. На практике выбор схемы зависит от геометрии детали, предполагаемого направления дефекта, условий доступа и требований к чувствительности.

Основные виды магнитной дефектоскопии

Чаще всего под магнитной дефектоскопией понимают магнитопорошковый контроль. Это самый известный и наглядный вариант, при котором дефект показывает себя скоплением порошка. Но внутри направления есть несколько рабочих форматов.

Сухой магнитопорошковый метод

На поверхность наносят сухой магнитный порошок. Такой вариант удобен в полевых условиях, на крупногабаритных объектах, на шероховатых поверхностях и там, где применение жидкости нежелательно. Он прост в использовании, но по чувствительности часто уступает мокрому способу.

Мокрый магнитопорошковый метод

Используют суспензию ферромагнитных частиц в жидкости. Метод дает более тонкую индикацию, хорошо подходит для мелких дефектов и контроля ответственных деталей. В промышленности широко применяются как видимые частицы, так и люминесцентные, требующие ультрафиолетового освещения. Люминесцентный вариант особенно удобен там, где нужно обнаруживать очень мелкие трещины.

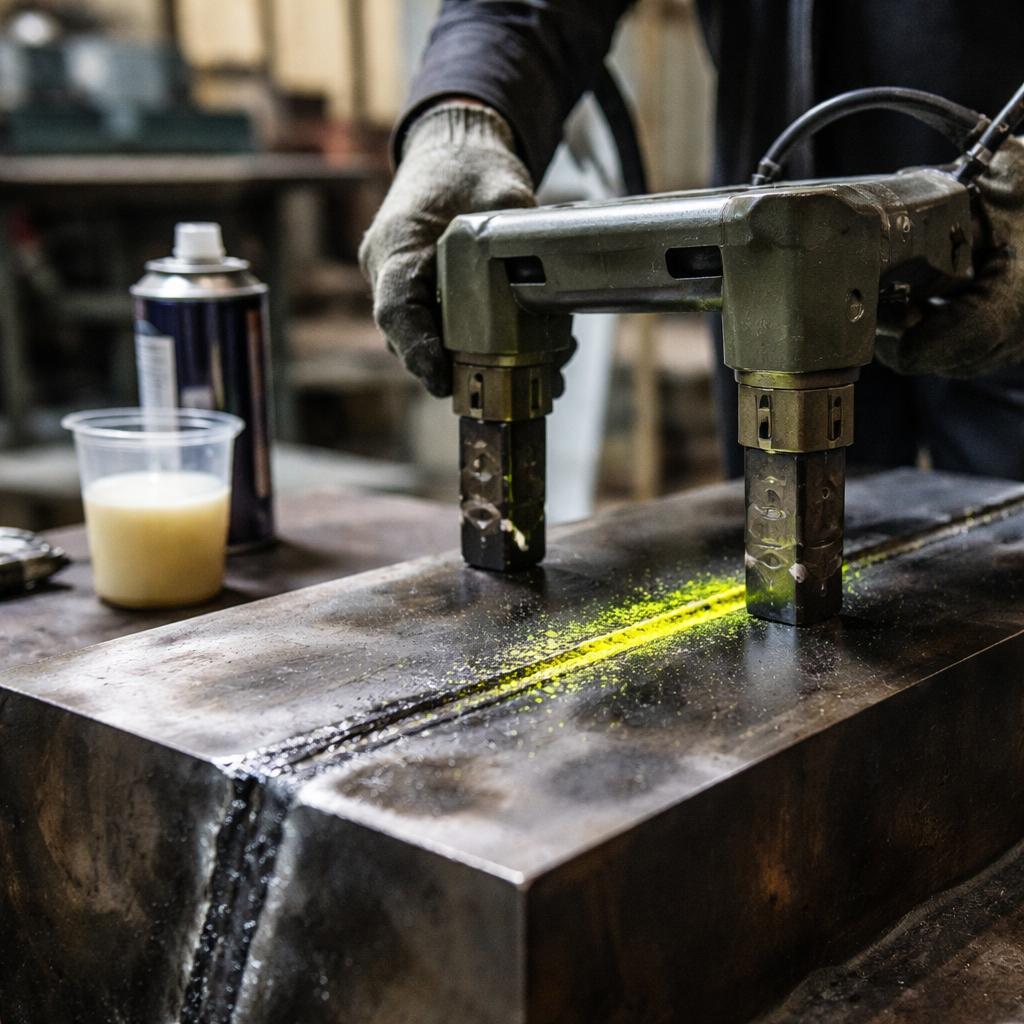

Контроль с помощью намагничивающих катушек и ярм

Где применяется магнитная дефектоскопия

Область применения очень широка, потому что ферромагнитные детали используются почти во всех тяжелых и ответственных отраслях.

Машиностроение

Здесь магнитный контроль применяют для проверки валов, шестерен, осей, корпусов, штоков, крепежа, пружин, штампованных и кованых заготовок. Метод помогает выявлять технологические дефекты после изготовления, а также усталостные трещины после наработки. Особенно важен контроль деталей, работающих при знакопеременных нагрузках.

Сварочное производство и металлоконструкции

Магнитная дефектоскопия широко используется для контроля сварных швов, околошовной зоны, кромок и участков после термического влияния. Она позволяет находить трещины, непровары, поверхностные разрывы и другие опасные дефекты, которые могут снижать прочность соединения. Для строительных и мостовых конструкций это один из рабочих инструментов контроля качества.

Нефтегазовая отрасль

В трубопроводном строительстве и ремонте контролируют трубы, сварные стыки, фасонные элементы, арматуру, бурильные компоненты, насосное и компрессорное оборудование. Для отрасли особенно важно своевременно находить дефекты, которые могут развиться в течь или разрушение при рабочем давлении. Ферромагнитная природа большинства стальных труб делает метод практически значимым для таких задач.

Железнодорожный транспорт

Метод применяют для проверки колесных пар, осей, элементов тележек, рельсовых деталей и крепежа. В транспортной инфраструктуре магнитный контроль помогает выявлять трещины усталостного происхождения, возникающие из-за циклических нагрузок и вибрации.

Авиация и энергетика

В авиации проверяют ферромагнитные компоненты шасси, крепеж, отдельные узлы силовых систем и другие ответственные детали. В энергетике контролируют элементы турбин, генераторных узлов, крепежные системы и стальные конструкции. Там, где цена пропуска дефекта особенно высока, магнитная дефектоскопия работает как часть многоступенчатой системы контроля.

Преимущества метода

У магнитной дефектоскопии есть несколько сильных сторон, которые и обеспечили ей широкое применение:

• высокая чувствительность к поверхностным и близким к поверхности дефектам;

• относительная быстрота контроля;

• наглядность результата;

• возможность работы в цехе и в полевых условиях;

• пригодность для деталей сложной формы;

• сравнительно невысокая стоимость по сравнению с рядом других методов НК.

Еще одно важное достоинство — возможность использовать как стационарные системы, так и переносные решения. Это удобно для диагностики на строительной площадке, в ремонтной зоне, на трубопроводе, в депо, в сервисном центре и в лаборатории.

Ограничения и слабые стороны

Несмотря на эффективность, метод нельзя считать всесильным. Он имеет свои ограничения:

• подходит только для ферромагнитных материалов;

• хуже работает при значительной глубине залегания дефекта;

• требует правильной ориентации магнитного поля;

• чувствителен к состоянию поверхности;

• не всегда дает полную информацию о глубине дефекта;

• после контроля иногда необходимо размагничивание изделия.

Отдельная задача — интерпретация индикаций. Не каждое скопление частиц означает опасный дефект. Специалист должен отличать реальную несплошность от ложных показаний, связанных с изменением геометрии детали, резкими переходами сечения, следами обработки, остаточной намагниченностью и другими факторами. По этой причине решающую роль играет квалификация персонала и соблюдение методики.

Сравнение с другими методами неразрушающего контроля

Такое сравнение показывает, что магнитная дефектоскопия не заменяет все остальные методы, а занимает собственную нишу. Она особенно сильна там, где нужно быстро и надежно проверить ферромагнитную деталь на наличие опасных поверхностных повреждений.

Почему метод остается востребованным

Современная промышленность требует не просто выпуска металлоизделий, а подтвержденной надежности каждой ответственной детали. Чем выше нагрузки и цена отказа, тем важнее раннее обнаружение дефектов. Магнитная дефектоскопия отвечает этой задаче очень точно: она позволяет находить повреждения на той стадии, когда изделие еще можно отбраковать, отремонтировать или снять с эксплуатации без тяжелых последствий.

Именно поэтому метод сохраняет актуальность в машиностроении, нефтегазовом комплексе, сварочном производстве, транспорте, строительстве и энергетике. Он не относится к новым технологиям, но по сочетанию практичности, скорости и чувствительности остается одним из самых полезных инструментов неразрушающего контроля для ферромагнитных материалов.

Вывод

Магнитная дефектоскопия — это технологически зрелый и крайне полезный метод контроля, основанный на реакции магнитного поля на нарушения сплошности металла. Он позволяет без разрушения изделия находить трещины и другие опасные дефекты на поверхности и в приповерхностном слое. Наибольшую ценность метод показывает при контроле стальных деталей, сварных соединений, труб, элементов машин и несущих конструкций.

Его востребованность объясняется не модой и не удобством формулировок, а практическим результатом: дефекты обнаруживаются быстро, наглядно и достаточно рано, чтобы предупредить серьезные последствия. Для производств, где надежность металла напрямую связана с безопасностью, магнитная дефектоскопия остается одним из базовых методов контроля качества.
